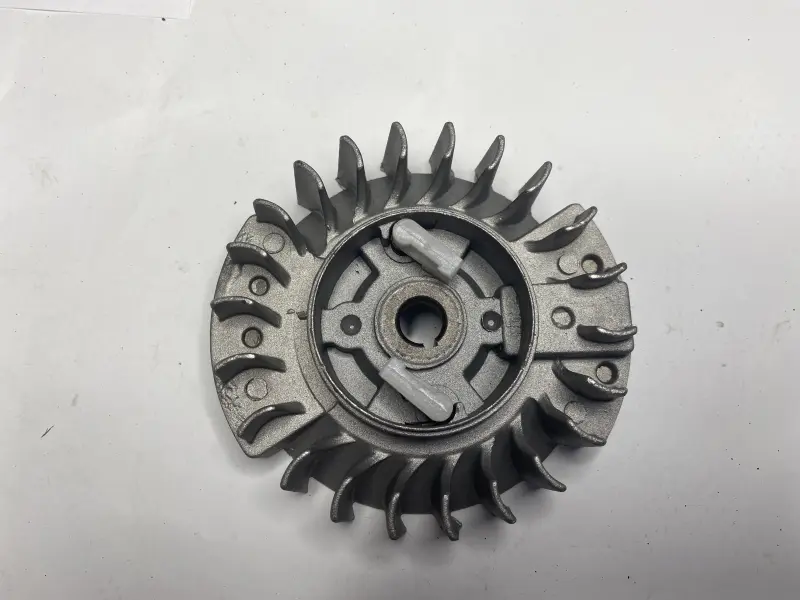

Магнето-маховик бензопилы Goodluck GL 4500/5200 с пластиковыми собачками WOODMAN mod. A

Магнето-маховик для Goodluck GL 4500/5200

WOODMAN mod. A предназначен для ремонта бензопил Goodluck GL 4500 и GL 5200. Деталь объединяет функции маховика системы зажигания и ответной части ручного стартера. При вращении магнето взаимодействует с катушкой зажигания, участвуя в формировании импульса для искрообразования. Две пластиковые собачки обеспечивают связь с пусковым механизмом: во время вытягивания шнура они входят в зацепление со стартером и передают усилие для проворачивания двигателя.

По наружному периметру маховика расположены радиальные лопасти. Во время работы двигателя они создают направленный воздушный поток для его обдува. Таким образом, состояние детали влияет сразу на несколько процессов: зацепление ручного стартера, правильное вращение маховика и движение охлаждающего воздуха. Лопасти должны оставаться целыми, а посадочная часть — сохранять ровную геометрию без трещин и деформации.

Особенности конструкции

• исполнение рассчитано на бензопилы Goodluck GL 4500/5200 соответствующей модификации;
• две пластиковые собачки взаимодействуют с механизмом ручного стартера;
• радиальные лопасти формируют воздушный поток при вращении двигателя;
• центральное посадочное отверстие выполнено со шпоночным пазом;
• вариант конструкции обозначен производителем как WOODMAN mod. A.

Когда магнето нуждается в проверке

Осмотреть маховик следует, если при вытягивании шнура стартер не проворачивает двигатель, зацепление возникает через раз, появляются щелчки, удары или подклинивание. Причиной может быть износ либо повреждение пластиковых собачек, нарушение их свободного движения или несоответствие ответной части стартера. Отдельно проверяют целостность лопастей, центральной посадки и шпоночного паза.

Сколотые или деформированные лопасти нарушают геометрию вращающейся детали и уменьшают создаваемый воздушный поток. Поврежденная посадка не позволяет правильно установить маховик на валу, а дефект шпоночного паза способен изменить его заданное положение. При трещинах, выраженной деформации или ненадежной фиксации деталь заменяют, не расширяя отверстие и не подгоняя посадку случайным инструментом.

Как правильно подобрать вариант

Модель бензопилы — основной, но не единственный критерий выбора. Для серий GL 4500/5200 существуют маховики с различным исполнением собачек, поэтому перед заказом сравните снятую деталь с версией WOODMAN mod. A. Учитывайте количество собачек, их форму и материал, положение возвратных деталей, профиль и направление лопастей, конфигурацию центрального отверстия и шпоночного паза.

Также нужно сопоставить маховик с установленным ручным стартером. Форма и расположение зацепов стартера должны соответствовать двум пластиковым собачкам этой версии. Близкий внешний вид деталей еще не подтверждает взаимозаменяемость: разные модификации могут отличаться геометрией зацепления или посадочной частью. Если старая деталь оснащена металлическими собачками либо имеет иную их конфигурацию, требуется другой вариант.

Установка и проверка после сборки

Перед монтажом очистите вал и посадочную поверхность, проверьте состояние шпонки, паза и ответных деталей стартера. Маховик должен устанавливаться ровно, без перекоса и принудительной доработки отверстия. После фиксации осторожно проверните механизм вручную: лопасти не должны касаться корпуса, а обе собачки должны свободно двигаться, возвращаться и одинаково входить в зацепление.

После установки стартера сделайте несколько плавных пробных вытягиваний шнура до запуска двигателя. Равномерное проворачивание без пропусков, ударов и закусывания указывает на правильное взаимное положение деталей. Магнето-маховик WOODMAN mod. A выбирают для восстановления системы запуска и зажигания Goodluck GL 4500/5200 при точном совпадении конструкции со снятой деталью.
