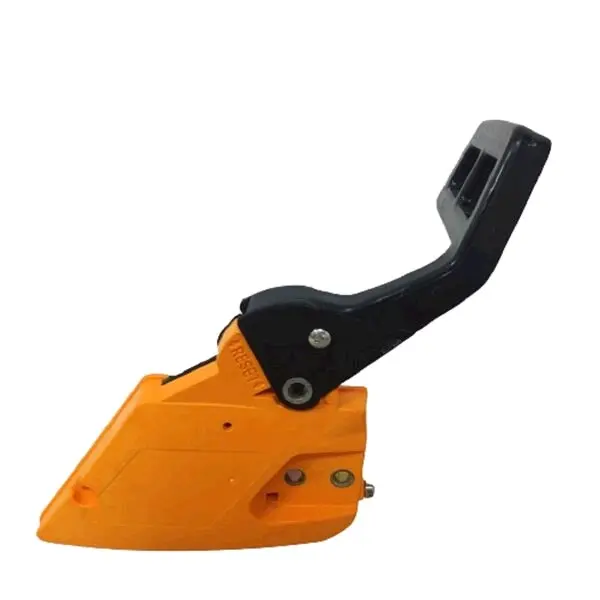

Крышка тормоза цепи для бензопилы Partner 350 BEST (mod.A)

Крышка тормоза цепи для Partner 350 BEST (mod.A)

Боковая крышка с рычагом тормоза предназначена для ремонта бензопилы Partner 350 BEST в исполнении mod.A. Деталь устанавливается со стороны шины и сцепления, закрывает расположенную там часть механизма и участвует в управлении тормозом цепи. Такой узел требуется при повреждении корпуса, рычага, его шарнира или посадочных участков, а также когда штатная крышка перестала правильно устанавливаться и взаимодействовать с другими деталями пилы.

Конструкция объединяет формованную боковую крышку и подвижную черную рукоятку. Рукоятка используется для включения и отключения тормозного механизма: при его срабатывании цепь должна остановиться. На корпусе предусмотрены посадочные и крепежные участки, поэтому деталь должна совпадать с конкретным вариантом пилы не только по названию модели, но и по форме, расположению отверстий, геометрии рычага и устройству зоны регулировки натяжения цепи.

Что проверить перед выбором

• Модель бензопилы. Эта версия заявлена для Partner 350 BEST и имеет обозначение mod.A. Другие исполнения Partner 350 могут отличаться конструкцией боковой части.
• Форму старой крышки. Сравните общий контур, верхнюю часть возле рычага, нижний выступ и расположение всех посадочных точек.
• Конструкцию рукоятки. Должны совпасть ее изгиб, длина, положение шарнира и участок, взаимодействующий с механизмом пилы.
• Крепление и регулировку. Проверьте расположение крепежных мест, регулировочного винта и штифта натяжителя относительно отверстия в направляющей шине.
• Состояние сопряженных деталей. Перед монтажом осмотрите шину, крепеж, натяжитель, барабан сцепления и детали тормозного механизма. Повреждение соседних компонентов может мешать правильной установке новой крышки.

Установка и проверка

Монтаж выполняют при выключенном и остывшем двигателе. Шину и цепь устанавливают в предусмотренное положение, а регулировочный штифт совмещают с отверстием шины. Крепеж сначала затягивают без окончательного усилия, чтобы отрегулировать натяжение. После регулировки верхнюю часть шины удерживают приподнятой и надежно фиксируют крышку. Цепь при отключенном тормозе должна перемещаться по шине без провисания и чрезмерного сопротивления.

Положение тормозного механизма необходимо учитывать при снятии и установке: крышка не должна надеваться с усилием, перекосом или принудительным стягиванием крепежом. Если посадочные поверхности не сходятся, сначала проверяют положение рукоятки, регулировочного штифта, шины и цепи. Давление на корпус не устраняет несовпадение деталей и способно повредить посадочные участки.

После сборки проверьте свободное переключение рукоятки, надежность фиксации крышки и работу тормоза по инструкции бензопилы. Опилки, смола и грязь в зоне тормоза и барабана сцепления ухудшают действие механизма, поэтому эту область очищают при обслуживании. Если рукоятка заедает, корпус деформирован, крепления не удерживают крышку или тормоз не останавливает цепь, пилу не используют до устранения неисправности.

Эта деталь подходит для восстановления боковой части и тормозного управления Partner 350 BEST mod.A. Точное сравнение со снятой крышкой особенно важно: обозначение Partner 350 применяется к нескольким вариантам конструкции, а внешне близкие узлы могут различаться посадкой и расположением регулировочных деталей.
