Коленвал с шатуном для бензопилы Goodluck GL6200 WOODMAN (mod.A)

Коленвал с шатуном для бензопилы Goodluck GL6200 WOODMAN (mod.A)

Деталь предназначена для ремонта двигателя бензопилы Goodluck GL6200 в исполнении WOODMAN mod.A. Коленвал воспринимает усилие от поршня через шатун, преобразует возвратно-поступательное движение во вращение и передает крутящий момент механизмам пилы. От состояния этой детали зависят равномерность вращения, отсутствие постороннего стука и стабильная передача усилия во время работы двигателя.

Назначение и конструкция

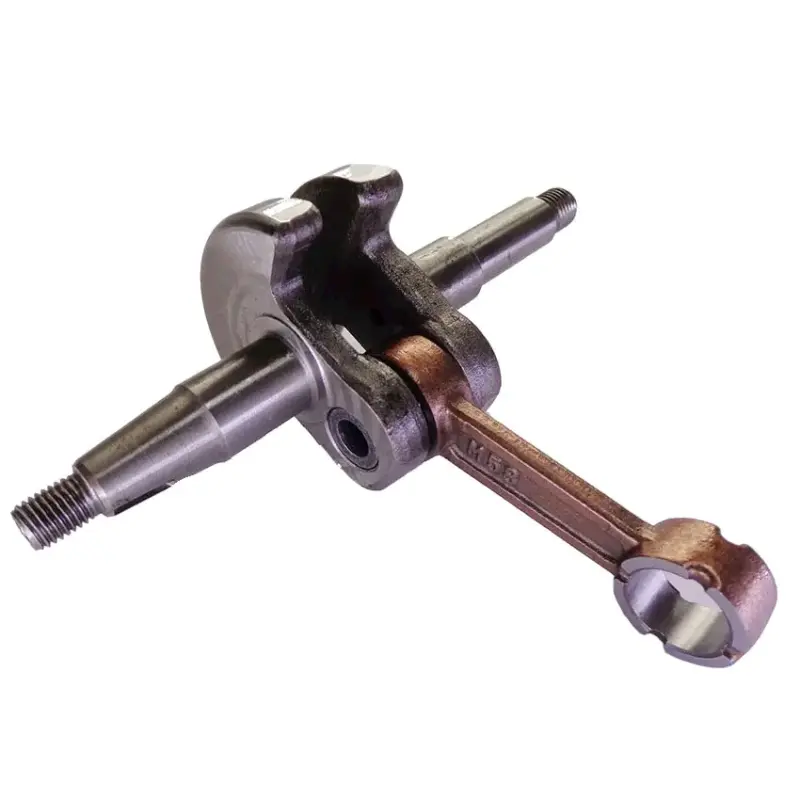

Коленвал выполнен в сборе с шатуном. Конструкция включает две щеки, расположенный между ними шатун с верхней головкой под поршневой палец и две опорные цапфы. На обоих концах вала предусмотрены наружные резьбовые участки для крепления сопряженных деталей. Такое исполнение позволяет заменить коленвал вместе с шатуном при капитальном ремонте двигателя.

Во время работы шатун передает нагрузку от поршня на кривошип, после чего коленвал формирует вращательное движение. Заметный люфт, подклинивание, биение, выработка шеек, повреждение резьбы или стук со стороны картера служат основанием для разборки двигателя и проверки сопряжений. Нарушение геометрии и посадок увеличивает вибрацию и способно ускорить износ подшипников, поршневой группы и деталей, установленных на концах вала.

Как подобрать коленвал

Позиция рассчитана на Goodluck GL6200 WOODMAN в модификации mod.A. Обозначения GL6200 недостаточно для выбора без сравнения, поскольку для этой серии предлагаются коленвалы нескольких исполнений, включая WOODMAN mod.A, KZ и SVET. Перед заказом снятую деталь сопоставляют по общей форме, расположению щек, конфигурации шатуна, длине и диаметрам обеих цапф, ступеням посадочных мест, а также направлению и размеру резьбы на каждом конце.

Дополнительно сравнивают размеры отверстий в головках шатуна, положение посадок под подшипники и конфигурацию сопряженных деталей. Несовпадение одного диаметра, длины ступени или резьбового участка может помешать установке маховика, деталей привода либо крепежа. Если бензопилу ранее ремонтировали, ориентироваться следует на фактически установленный коленвал и устройство картера, а не только на обозначение модели на корпусе.

Фотографическое сравнение помогает проверить форму, но не заменяет измерение штангенциркулем. Контролировать необходимо обе стороны вала: общую длину, диаметры цилиндрических участков, расстояние между щеками, размеры резьбы и параметры шатуна. Точные размеры этой модификации в карточках товара не приведены, поэтому надежный подбор требует сопоставления с демонтированной деталью.

Установка и контроль после ремонта

Замена коленвала требует полной разборки двигателя и разъединения половин картера. Перед сборкой проверяют состояние подшипников, уплотнений, поршневого пальца и поршневой группы. Изношенные сопряжения могут вызвать люфт, перекос или повторный стук даже после установки новой детали. Посадочные места очищают, а коленвал монтируют без ударов по цапфам, резьбе и щекам.

При запрессовке используют подходящую оправку и не передают монтажное усилие через шатун или щеки. После соединения картера коленвал должен проворачиваться свободно, без заеданий и заметного перекоса. До окончательной сборки проверяют положение шатуна между щеками, отсутствие контакта с картером и сохранность резьбовых концов. Крепеж затягивают с параметрами, предусмотренными для конкретного двигателя.

Коленвал с шатуном подходит для капитального ремонта при подтвержденном износе, деформации или повреждении штатной детали. Точное совпадение исполнения mod.A и всех сопрягаемых размеров является главным условием правильной установки в бензопилу Goodluck GL6200 WOODMAN.
