Катушка зажигания для бензопил Rebir, Maxcut, Talon Woodman (mod.A)

Катушка зажигания для бензопил Rebir, Maxcut и Talon Woodman (mod.A)

Модуль предназначен для ремонта системы зажигания совместимых бензопил Rebir, Maxcut и Talon. Катушка взаимодействует с магнитами маховика и создает импульс, который по высоковольтному проводу поступает к свече. Искра воспламеняет топливовоздушную смесь в цилиндре, поэтому исправность этой детали непосредственно связана с запуском и устойчивой работой бензинового двигателя.

Исполнение mod.A важно учитывать при подборе: у бензопил одной марки могут применяться разные варианты катушек, отличающиеся формой основания, расположением крепежных отверстий, направлением провода и конфигурацией контактного вывода. Совпадение только названия марки пилы недостаточно. Перед заказом следует сопоставить новую деталь со снятым модулем и проверить конструктивные точки установки.

Конструкция и подключение

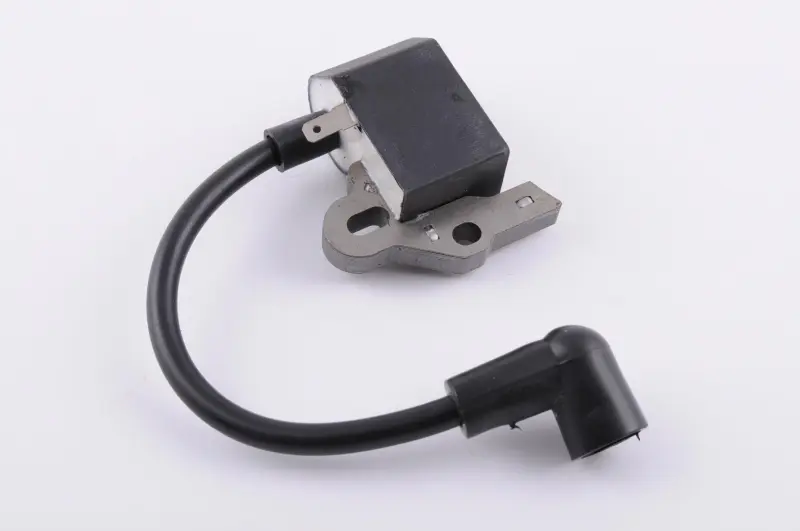

Катушка имеет компактный корпус на металлическом крепежном основании. На основании предусмотрены два отверстия для фиксации возле маховика. От корпуса отходит высоковольтный провод с угловым свечным колпачком; отдельный контакт используется для подключения провода выключения двигателя. Такая компоновка позволяет установить модуль в штатное место и соединить его со свечой и выключателем без изменения принципа работы системы зажигания.

Во время вращения маховика его магниты проходят рядом с катушкой. Правильное положение модуля относительно маховика необходимо для своевременного образования искры. Поэтому после монтажа требуется выставить зазор по сервисным данным именно для модели бензопилы: универсальное значение применять без проверки не следует.

Что проверить при выборе

• Исполнение: требуется вариант mod.A, соответствующий установленной на пиле детали.
• Крепление: сравните форму металлического основания, число и расположение двух монтажных отверстий, а также положение катушки относительно маховика.
• Высоковольтный вывод: проверьте направление выхода провода, необходимую длину его укладки и форму углового колпачка свечи.
• Контакт выключения: разъем и его расположение должны соответствовать проводке конкретной бензопилы.
• Габаритная форма: корпус не должен мешать маховику, кожуху стартера и штатной прокладке провода.

Если старая катушка сохранилась, наиболее надежный способ подбора — сравнить обе детали рядом по основанию, отверстиям, форме корпуса и расположению выводов. Название Rebir, Maxcut или Talon указывает на заявленное семейство совместимости, но не заменяет проверку модификации самой пилы.

Диагностика перед заменой

Отсутствие искры, затрудненный запуск или остановка прогретого двигателя могут быть связаны с модулем зажигания, однако похожие признаки возникают при неисправной свече, поврежденном высоковольтном проводе, замыкании провода выключения либо проблеме с маховиком. До установки новой катушки стоит проверить свечу и колпачок, осмотреть изоляцию проводов, исключить замыкание контакта остановки и выполнить проверку искры подходящим тестером. Это помогает не заменять исправную деталь из-за другой неполадки.

Установка

Работы выполняют при остановленном двигателе и снятом свечном колпачке. Старый модуль отсоединяют от провода выключения и крепления, после чего очищают посадочное место без повреждения проводки. Новую катушку сначала фиксируют с возможностью регулировки, располагают относительно магнитной части маховика и выставляют предусмотренный изготовителем пилы зазор. Затем крепеж равномерно затягивают, проверяют свободное вращение маховика и укладывают высоковольтный провод по штатному маршруту, не допуская контакта с подвижными и сильно нагревающимися деталями.

После сборки следует проверить искрообразование, работу выключателя и запуск двигателя. Катушка подходит для восстановления бензопилы с соответствующим исполнением mod.A, когда геометрия крепления, провод, свечной колпачок и управляющий контакт совпадают со штатной деталью.
