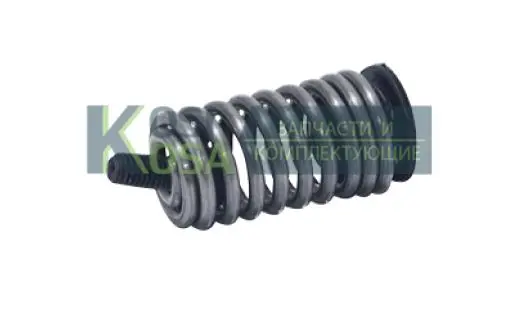

Пружинный амортизатор бензопилы Husqvarna 235/240 WOODMAN (mod.A)

Пружинный амортизатор WOODMAN для Husqvarna 235/240

Амортизатор WOODMAN (mod.A) предназначен для обслуживания антивибрационной системы бензопил Husqvarna 235 и 240. Эта деталь участвует в развязке рукояток и корпуса с двигателем и режущей гарнитурой. Во время работы двигатель и цепной механизм создают колебания, а система демпфирования уменьшает их передачу на рукоятки, благодаря чему пилой удобнее управлять и удерживать ее в заданном положении.

Деталь имеет пружинную конструкцию с крепежными окончаниями. Спиральная часть допускает необходимое взаимное перемещение соединенных частей пилы и одновременно удерживает их в предусмотренном конструкцией положении. Амортизатор устанавливается в одной из точек антивибрационной развязки и работает совместно с остальными демпферами конкретной бензопилы. Поэтому состояние одного крепления влияет на поведение всей системы: поврежденная или деформированная пружина может сопровождаться увеличенным ходом рукоятки, посторонним контактом деталей либо более заметными колебаниями при работе.

Назначение и совместимость

• Тип детали: пружинный амортизатор антивибрационной системы бензопилы.
• Совместимые модели: Husqvarna 235 и Husqvarna 240 согласно обозначению этой модификации.
• Производитель детали: WOODMAN.
• Исполнение: mod.A.
• Конструкция: витая пружина с элементами крепления по краям.

Обозначение mod.A следует учитывать при подборе наравне с моделью пилы. В пределах одной серии могут применяться отличающиеся демпферы, поэтому одного совпадения названия Husqvarna 235 или 240 недостаточно. Перед заказом сопоставьте исполнение снятой детали, форму и направление крепежных окончаний, расположение посадочных точек и общие пропорции пружины. Если бензопила ранее ремонтировалась или ее комплектация неизвестна, ориентируйтесь на фактически установленный амортизатор и схему конкретной версии инструмента.

Когда требуется проверка амортизатора

Состояние антивибрационных деталей необходимо контролировать регулярно. Осмотр особенно актуален, если рукоятка стала перемещаться непривычно свободно, появились перекос, стук или контакт между частями корпуса, а уровень колебаний ощутимо изменился. Поводом для замены служат механическое повреждение пружины, заметная деформация витков, разрушение крепежного окончания или невозможность надежно зафиксировать деталь в штатных посадочных местах. Перед установкой нового амортизатора проверьте также соседние демпферы и точки крепления: они должны быть целыми, без повреждений, мешающих правильной фиксации.

Практические рекомендации по установке

Замену выполняют на остановленной и остывшей бензопиле, предварительно исключив случайный запуск двигателя. До разборки полезно запомнить положение старой пружины и последовательность снятия деталей корпуса. Место монтажа очищают от опилок и загрязнений, после чего амортизатор устанавливают в том же положении, которое предусмотрено конструкцией пилы. Крепления должны войти в свои посадочные точки без перекоса, а пружина не должна задевать соседние детали при перемещении рукоятки.

После сборки проверьте целостность корпуса, фиксацию рукояток и работу антивибрационной системы без запуска, аккуратно перемещая рукояточную часть относительно корпуса в пределах предусмотренного хода. Если сохраняется чрезмерный люфт, обнаружен контакт с корпусом или установить амортизатор без деформации не удается, необходимо повторно проверить соответствие версии mod.A и состояние остальных креплений. Исправная система должна сохранять конструктивное разделение рукояток и моторной части без незакрепленных соединений.

Эта позиция подходит для ремонта Husqvarna 235/240, когда требуется именно пружинный амортизатор WOODMAN в исполнении mod.A. Точное сопоставление конфигурации перед монтажом помогает избежать установки детали другой версии и вернуть антивибрационной системе предусмотренную конструкцией работу.
