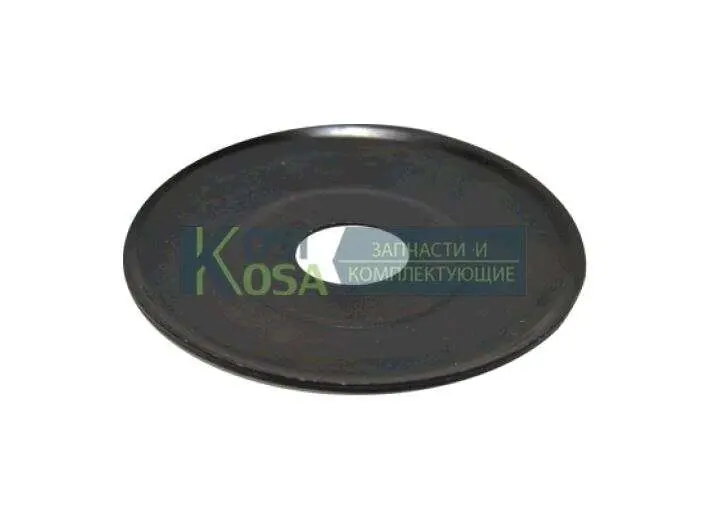

Шайба барабана сцепления 27 мм для бензопилы St MS 180 KOSA

Шайба барабана сцепления 27 мм для St MS 180 KOSA

Шайба KOSA предназначена для установки в приводной части бензопилы St MS 180. Она расположена с наружной стороны цепной звездочки и вместе со стопорным кольцом участвует в ее осевой фиксации. Деталь нужна при сборке и обслуживании барабана сцепления, ведущей звездочки и игольчатого подшипника. Круглая тарельчатая форма с центральным отверстием соответствует месту установки в этом узле, а наружный диаметр составляет 27 мм.

Назначение и положение в механизме

В приводе цепи MS 180 отдельные компоненты устанавливаются на вал в определенной последовательности: игольчатый подшипник, барабан с ведущей звездочкой, шайба и стопорное кольцо. Шайба находится между звездочкой и кольцом, образуя опорную поверхность для фиксации собранных деталей. Она не заменяет барабан, фрикционные колодки, пружины сцепления или подшипник и не выполняет их функции. Такая принадлежность особенно важна при заказе, поскольку рядом используются несколько небольших деталей разной формы и назначения.

Шайбу приобретают при плановом обслуживании привода, после разборки узла или вместо детали с заметной деформацией и выработкой в зоне контакта. Поводом для замены также могут стать поврежденное центральное отверстие, загнутый край или нарушение исходного профиля. Использовать деформированную деталь повторно не следует: ее посадка должна соответствовать штатному расположению звездочки и стопорного кольца.

Как проверить совместимость

Основной ориентир для подбора — бензопила St MS 180 и тип детали: наружная шайба барабана сцепления диаметром 27 мм. Перед заказом сопоставьте снятую шайбу по наружному диаметру, диаметру центрального отверстия, общей форме и месту установки. Учитывайте исполнение конкретной пилы и конструкцию установленного привода: одинаковое обозначение модели не отменяет проверки деталей, если инструмент ранее ремонтировали или оснащали другим барабаном.

• Модель: St MS 180.
• Назначение: осевая фиксация цепной звездочки в приводной части пилы.
• Место установки: между цепной звездочкой и стопорным кольцом.
• Наружный диаметр: 27 мм.
• Форма: круглая тарельчатая деталь с центральным отверстием.

Установка и проверка соседних деталей

Монтаж выполняют при разобранной приводной части пилы, соблюдая исходный порядок размещения подшипника, звездочки, шайбы и стопорного кольца. Посадочную область предварительно очищают от загрязнений и осматривают. Шайба должна располагаться без перекоса, а стопорное кольцо — полностью входить в предназначенную для него канавку. Не следует выравнивать поврежденную шайбу ударом или устанавливать деталь с отличающимся диаметром отверстия: это меняет посадку компонентов.

Одновременно полезно проверить состояние стопорного кольца, цепной звездочки, барабана и игольчатого подшипника. Люфт, поврежденная канавка, выраженная выработка или затрудненное вращение требуют отдельной диагностики соответствующей детали. Сама шайба не устраняет неисправности колодок и пружин сцепления, поэтому причину постороннего шума, перекоса либо нестабильной работы привода определяют по всему узлу. Такой подход позволяет заказать именно нужную позицию и восстановить правильную последовательность сборки St MS 180.
