Уловитель цепи бензопилы Goodluck GL4500/5200

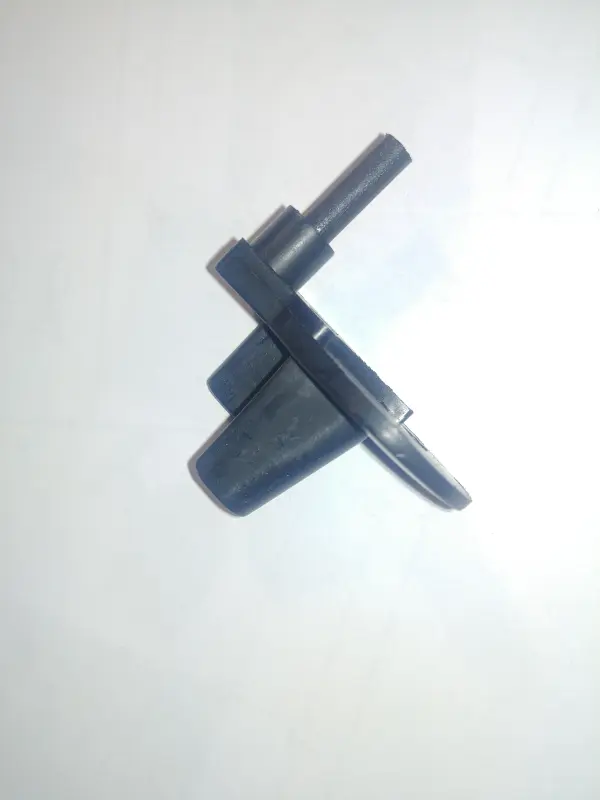

Уловитель цепи для бензопил Goodluck GL4500 и GL5200

Эта деталь устанавливается в нижней части рядом с шиной и предназначена для перехвата пильной цепи, если она оборвалась или сошла с направляющего паза. Уловитель ограничивает неконтролируемое движение цепи в сторону корпуса и оператора. Он относится к предусмотренным конструкцией бензопилы защитным деталям, поэтому поврежденный или отсутствующий уловитель необходимо заменить до дальнейшей эксплуатации инструмента.

Модель рассчитана на бензопилы Goodluck GL4500 и GL5200. Уловитель имеет компактную фигурную конструкцию с посадочной частью и выступом, принимающим сошедшую цепь. Деталь не участвует в распиливании древесины и не регулирует натяжение: ее задача проявляется в нештатной ситуации, когда пильная гарнитура перестает двигаться по заданной траектории. Исправный уловитель должен сохранять первоначальную форму, надежно удерживаться на своем месте и не мешать установке шины, цепи и боковой крышки.

Когда требуется замена

Состояние уловителя проверяют при обслуживании пильной гарнитуры, а также после каждого обрыва или схода цепи. Основаниями для замены служат трещины, сколы, заметная деформация, повреждение посадочной части либо отсутствие детали. Даже небольшой уловитель выполняет конкретную защитную функцию, поэтому продолжать работу с разрушенной деталью не следует. После срабатывания на поверхности могут остаться следы удара; важно оценить не только внешний выступ, но и надежность фиксации всей конструкции.

Что проверить при подборе

• Модель бензопилы: деталь предназначена для Goodluck GL4500 и GL5200; обозначение инструмента следует проверить до разборки.
• Форму старой детали: сравните расположение посадочной части, направление выступа, общий профиль и место относительно шины.
• Состояние места установки: оно должно позволять зафиксировать уловитель без перекоса, люфта и контакта с движущейся цепью.
• Компоновку пилы: у внешне похожих бензопил конструкция корпуса и способ крепления могут отличаться, поэтому одного сходства по классу инструмента недостаточно.

Обозначения GL4500 и GL5200 являются главным ориентиром совместимости для этой позиции. Если бензопила выпущена под другим названием либо имеет измененную компоновку, дополнительно сравните демонтированную деталь и посадочное место. Подбирать уловитель только по объему двигателя или общему виду пилы не стоит: важны геометрия и расположение крепления.

Установка и проверка после ремонта

Перед обслуживанием двигатель выключают и исключают случайный запуск. Доступ к месту установки получают при разборке зоны шины и боковой крышки согласно руководству конкретной бензопилы. Новый уловитель размещают в штатном положении без принудительного изгиба, после чего проверяют его фиксацию и отсутствие помех для шины, цепи и крышки. Крепеж затягивают способом, предусмотренным конструкцией инструмента; произвольная доработка посадочного места может нарушить положение детали.

Замена уловителя устраняет только его собственное повреждение. Если цепь ранее сходила с шины, одновременно проверьте ее натяжение и состояние, направляющий паз шины, ведущие звенья, звездочку и правильность сборки пильной гарнитуры. Слишком слабое натяжение, износ направляющих поверхностей и ошибки монтажа способны привести к повторному сходу. Перед запуском убедитесь, что уловитель установлен прочно, цепь находится в пазу шины, а все снятые детали возвращены на свои места.
