Возвратная пружина стартера с крышкой KOSA для Goodluck GL4500/5200

Возвратная пружина ручного стартера Goodluck GL4500/5200

Пружина KOSA предназначена для ремонта ручного стартера бензопил Goodluck GL4500 и GL5200. Она отвечает за обратное вращение барабана после пускового рывка: когда оператор отпускает рукоятку, пружина сматывает вытянутый шнур и возвращает механизм в исходное положение. Исправная работа этой детали позволяет подготовить стартер к следующему запуску без ручного проталкивания шнура внутрь корпуса.

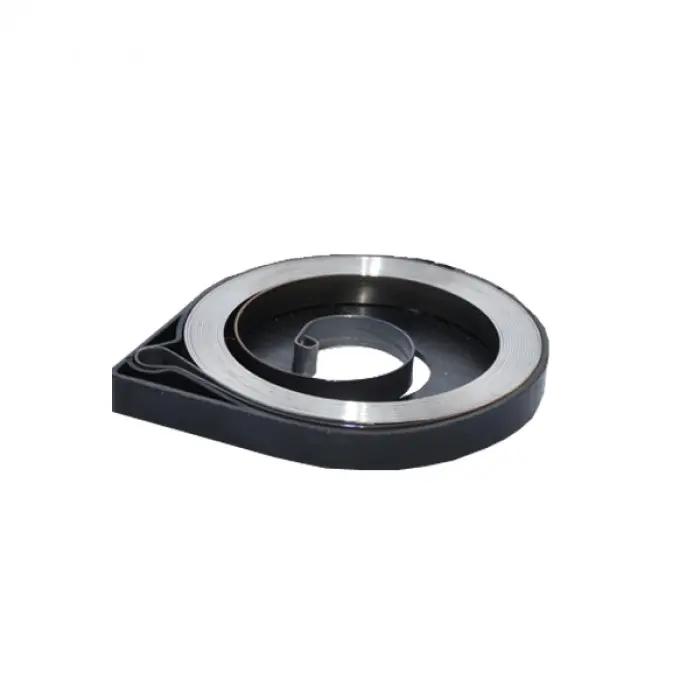

Деталь выполнена в виде плоской ленты, свернутой в спираль и размещенной под отдельной черной крышкой. Такое исполнение соответствует расположению возвратной пружины внутри стартерного механизма. Крышка входит в состав этой позиции, поэтому при подборе необходимо учитывать не только назначение пружины, но и форму ее держателя, расположение центрального витка и внешней точки фиксации.

Когда требуется замена

Проверка пружины нужна, если шнур перестал полностью втягиваться после рывка, рукоятка остается на расстоянии от корпуса, барабан не возвращается либо возврат стал неравномерным. Причиной также может быть обрыв или деформация витков, их выход из посадочного места или потеря требуемого натяжения. Перед ремонтом следует осмотреть весь стартер: похожие проявления возникают при повреждении шнура, барабана, рукоятки или мест зацепления. Это помогает заменить именно неисправную деталь и не разбирать механизм повторно.

Что проверить при подборе

• Модель бензопилы: позиция заявлена для Goodluck GL4500 и GL5200.
• Тип стартера: пружина предназначена для обычного ручного механизма со шнуром и возвратным барабаном.
• Исполнение детали: сравните со старой пружиной форму спирали, ширину ленты, направление навивки и конфигурацию концов.
• Посадка крышки: должны совпадать внешний контур, центральная часть, точки фиксации и положение относительно барабана.
• Состояние сопряженных деталей: барабан должен свободно вращаться, а шнур, рукоятка и зацепы не должны иметь повреждений, мешающих возврату.

Обозначения GL4500 и GL5200 охватывают распространенные бензопилы сходной компоновки, однако один только номер модели не заменяет сравнение снятой детали. У стартеров могут различаться внутренняя конструкция, направление установки и форма креплений. До монтажа приложите старую и новую детали друг к другу и проверьте все посадочные признаки. Если прежняя пружина разрушена, ориентируйтесь по крышке, барабану и сохранившимся точкам зацепления.

Установка и проверка

Работу выполняют на снятом стартере. После разборки очищают посадочную зону от обломков и загрязнений, проверяют целостность барабана и устанавливают пружину так, чтобы внутренний и внешний концы заняли предназначенные для них места. Затем барабану задают предварительное натяжение, укладывают шнур в его канавку и проверяют возврат рукоятки несколькими плавными вытягиваниями. Шнур должен сматываться полностью, без заеданий, перекосов и ударного втягивания рукоятки.

Спиральная пружина при сборке находится под натяжением, поэтому ее не следует бесконтрольно вынимать из держателя или распрямлять. Если нет опыта обслуживания ручных стартеров, установку разумно поручить мастеру. Правильно подобранная и установленная пружина восстанавливает возврат барабана, нормальную смотку шнура и готовность бензопилы к последовательным пусковым рывкам.
