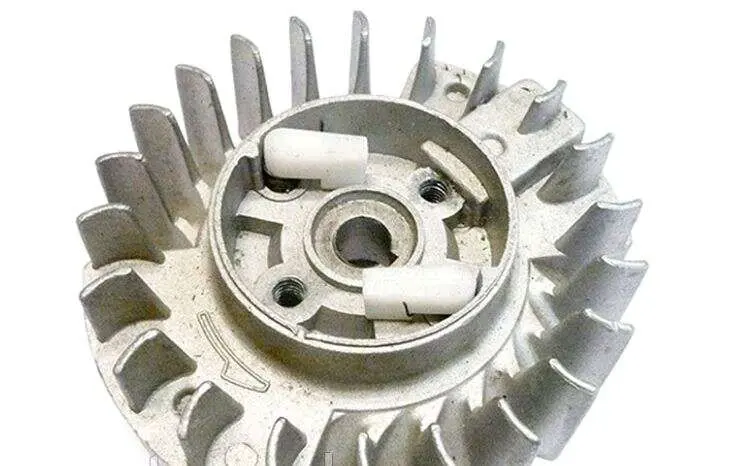

Маховик магнето Goodluck GL 4500/5200 с пластиковыми собачками KOSA

Маховик магнето Goodluck GL 4500/5200 KOSA

Маховик магнето предназначен для ремонта бензопил Goodluck серий GL 4500 и GL 5200. Это исполнение оснащено двумя пластиковыми собачками, которые взаимодействуют с механизмом ручного стартера. Деталь объединяет несколько функций: участвует в запуске двигателя, проходит рядом с модулем зажигания встроенной магнитной частью и создает направленный поток воздуха своими радиальными лопастями.

Назначение и принцип работы

Маховик устанавливается на коленчатый вал и вращается вместе с ним. Во время запуска зацепы стартера воздействуют на пластиковые собачки, передавая усилие от вытянутого шнура к маховику и коленвалу. После запуска непосредственное воздействие стартера прекращается, а маховик продолжает вращаться с двигателем. Поэтому состояние собачек, их подвижность и правильное сопряжение со стартером напрямую влияют на уверенное прокручивание мотора при пуске.

Магнитная часть маховика проходит возле сердечника модуля зажигания и участвует в формировании импульса для свечи. Радиальные лопасти одновременно работают как вентилятор: при вращении они направляют воздух к цилиндру двигателя. Повреждение посадочной части, магнита, лопастей или пусковых собачек может проявляться по-разному, поэтому перед заменой желательно определить, какая именно зона старого маховика стала причиной неисправности.

Что проверить при подборе

Обозначения GL 4500 и GL 5200 используются для распространенного семейства бензопил, однако внутри этой группы встречаются разные варианты маховиков и стартеров. Главный признак этого исполнения — пластиковые, а не металлические собачки. Новый маховик должен соответствовать ответной части установленного стартера: несовпадение формы, расположения или высоты зацепления не позволит нормально передать вращение при вытягивании шнура.

• Модель бензопилы: деталь заявлена для Goodluck GL 4500 и GL 5200.
• Тип зацепления: конструкция предусматривает две пластиковые собачки.
• Посадка: сравните центральное отверстие, конус, шпоночный паз и положение посадочной плоскости со снятым маховиком.
• Габаритная геометрия: сопоставьте наружный диаметр, общую высоту и расположение лопастей, не ориентируясь только на название серии пилы.
• Сопряжение со стартером: проверьте количество ответных зацепов и их расположение относительно собачек.
• Магнитный сектор: его положение и прохождение возле модуля зажигания должны соответствовать штатной конструкции пилы.

Если старый маховик имеет металлические собачки или отличается формой центральной части, выбирать вариант только по индексам 4500/5200 нельзя. Надежнее снять крышку стартера и сопоставить обе детали по конструкции. Такое сравнение особенно актуально для пил одной типовой серии, выпущенных под разными торговыми названиями.

Когда требуется замена

Поводом для проверки маховика становятся сломанные либо сильно изношенные собачки, поврежденные лопасти, трещины, деформация центральной посадки, нарушение шпоночного паза или повреждение магнитной части. Если шнур стартера вытягивается, но коленвал не прокручивается, необходимо одновременно осмотреть собачки маховика и ответные зацепы стартера. При проблемах с искрообразованием следует диагностировать не только маховик, но также модуль зажигания, свечу, высоковольтный провод и установленный между маховиком и модулем зазор.

Установка

Перед монтажом очищают сопрягаемые поверхности и проверяют состояние шпонки, резьбы, крепежной гайки и ответной части стартера. Маховик устанавливают без перекоса и ударной посадки, а крепеж затягивают с усилием, предусмотренным документацией конкретной бензопилы. После сборки проверяют свободное вращение, отсутствие контакта лопастей с корпусом, корректное зацепление стартера и зазор возле модуля зажигания. Использование исправной шпонки сохраняет заданное положение маховика относительно коленвала.

Модель KOSA с пластиковыми собачками подходит для ремонта, при котором требуется заменить маховик в соответствующем исполнении, сохранив штатное взаимодействие систем запуска, зажигания и воздушного охлаждения. Для точного выбора достаточно сопоставить модель пилы, тип собачек, посадочную геометрию и конструкцию установленного стартера.
