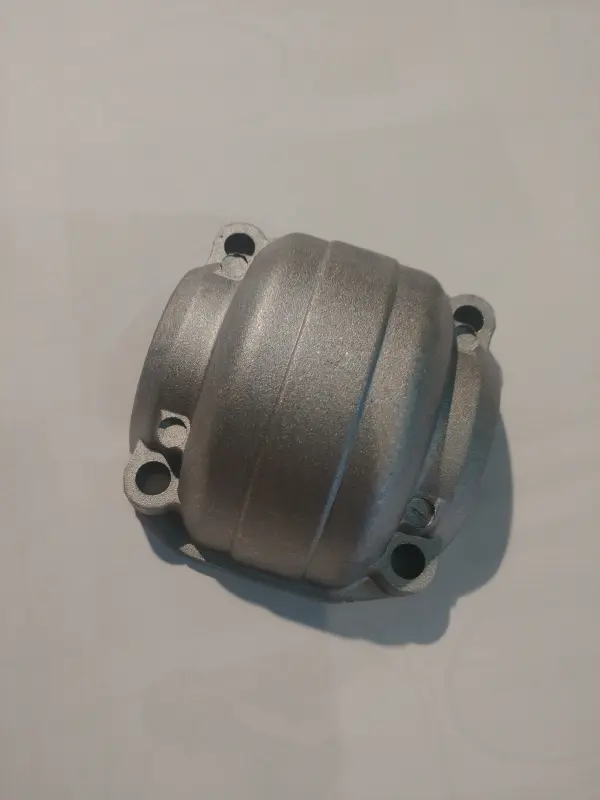

Поддон цилиндра бензопилы Husqvarna 132/137 KOSA

Поддон цилиндра бензопилы Husqvarna 132/137 KOSA

Поддон предназначен для ремонта нижней части цилиндрового и картерного узла бензопил Husqvarna 132/137. Деталь закрывает картер со стороны коленчатого вала и соединяется с ответной частью корпуса через фигурный фланец. Такое расположение делает состояние поддона важным для плотности соединения, правильной посадки сопряженных деталей и надежной сборки двигателя после обслуживания.

Корпус выполнен в форме объемной крышки с посадочным контуром и несколькими крепежными отверстиями по периметру. Конфигурация отверстий, форма фланца и наружный профиль должны совпадать с установленной деталью. Поддон приобретают отдельно при повреждении корпуса, крепежных мест или поверхности прилегания, а также во время восстановления двигателя, когда прежнюю крышку нельзя повторно установить без риска нарушения плотности стыка.

Эта запчасть не является цилиндром, поршнем или готовой поршневой группой. Она относится к нижней части моторного механизма и используется вместе с другими деталями, которые остаются на бензопиле либо подбираются отдельно. Перед ремонтом необходимо определить состояние цилиндра, коленчатого вала, подшипников, уплотнений и крепежа: замена одного поддона не устраняет повреждения соседних компонентов.

Как правильно подобрать поддон

Главный ориентир — модель бензопилы, однако одного названия инструмента недостаточно при наличии разных годов выпуска и конструктивных вариантов. Сравните новую деталь со снятым поддоном по всему посадочному контуру, расположению отверстий, высоте и форме центральной части. Даже небольшое расхождение может помешать равномерному прилеганию или сборке корпуса.

• Модель: позиция заявлена для бензопил Husqvarna 132/137.
• Тип детали: нижний поддон цилиндрового и картерного узла, также встречающийся в схемах ремонта как крышка коленвала.
• Конструкция: объемный корпус с фигурным фланцем и крепежными отверстиями по периметру.
• Проверка формы: сопоставьте очертания фланца, положение каждого отверстия и профиль корпуса со старой деталью.
• Проверка модификации: учитывайте исполнение двигателя и серийный диапазон самой бензопилы, если эти сведения доступны.
• Комплект ремонта: заранее определите, нужны ли новые крепежные детали и предусмотренные конструкцией уплотняющие материалы; их наличие в наборе с поддоном не заявлено.

Установка и контроль после ремонта

Работы выполняют на разобранном и очищенном двигателе. До сборки удаляют остатки прежнего уплотняющего материала и загрязнения, не повреждая плоскости прилегания. Новый поддон сначала прикладывают без окончательной затяжки: он должен садиться свободно, без перекоса и принудительного совмещения отверстий. Если корпус приходится смещать усилием, необходимо повторно проверить выбранную модификацию и положение сопряженных деталей.

Крепеж затягивают равномерно в последовательности, предусмотренной руководством по ремонту конкретной бензопилы. Точное усилие затяжки следует брать из сервисных данных соответствующей модели: чрезмерное усилие способно повредить резьбу или фланец, а недостаточное не обеспечит плотного соединения. Способ герметизации также выбирают по требованиям производителя двигателя, без произвольного увеличения слоя герметизирующего состава.

После сборки проверяют равномерность стыка по всему периметру, отсутствие зазоров и свободное движение механизма. Первый запуск выполняют только после полной сборки бензопилы и контроля всех разобранных соединений. Тщательное сравнение геометрии до монтажа помогает избежать повторной разборки и делает этот поддон подходящим решением для планового восстановления нижней части двигателя Husqvarna 132/137.
