Коленвал Winzor для бензопил GoodLuck GL4500/GL5200 с подшипниками и сальниками

Коленвал Winzor для бензопил GoodLuck GL4500 и GL5200

Комплект предназначен для ремонта двигателя бензопил GoodLuck серий GL4500 и GL5200. Коленвал принимает усилие от поршня через шатун, преобразует возвратно-поступательное движение во вращение и передает его дальше на привод бензопилы. От состояния этой детали зависят ровность вращения, устойчивость двигателя под нагрузкой и правильная работа сопряженных деталей.

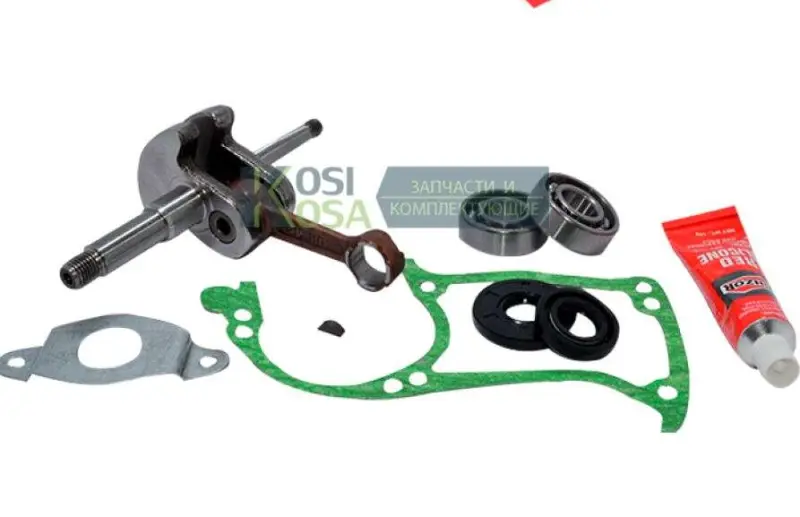

Коленвал поставляется с установленным шатуном и нижним подшипником шатуна. В набор также входят два опорных подшипника коленвала и два сальника. Такая комплектация позволяет при разборке двигателя одновременно обновить основные детали опоры и уплотнения вала, не оставляя изношенные подшипники или старые сальники рядом с новым коленвалом.

Назначение деталей комплекта

Опорные подшипники удерживают вал в посадочных местах картера, уменьшают трение и обеспечивают свободное вращение. Сальники уплотняют места выхода вала из картера. Их состояние особенно важно для стабильной работы двигателя: перекос, поврежденная рабочая кромка или износ посадочной поверхности могут нарушить герметичность. Шатун связывает коленвал с поршнем и передает нагрузку между этими деталями во время каждого оборота.

Комплект подходит для ремонта при появлении люфта коленвала, шума со стороны подшипников, повреждении резьбы или посадочных поверхностей, деформации вала, износе нижней головки шатуна либо после заклинивания двигателя. Причину неисправности следует определить до сборки: установка нового коленвала не устранит повреждение картера, цилиндро-поршневой группы или нарушение смазки.

Что проверить при подборе

• Модель бензопилы: комплект рассчитан на GoodLuck GL4500 и GL5200; цифровое обозначение на корпусе инструмента необходимо сверить до разборки.
• Габариты: для этого исполнения указывается общая длина 136 мм и диаметр посадок под подшипники 15 мм.
• Концы вала: сравните форму, длину, резьбу и посадочные участки со снятой деталью, поскольку внешне близкие бензопилы могут иметь разные исполнения двигателя.
• Посадки в картере: места под подшипники не должны быть разбиты, деформированы или иметь следы проворачивания старых деталей.
• Сопряженные детали: перед сборкой проверьте поршень, палец, цилиндр, картер и детали привода, чтобы новый коленвал не работал вместе с поврежденными компонентами.

Рекомендации по установке

Замена коленвала требует разборки двигателя и разъединения половин картера. После демонтажа необходимо удалить загрязнения и остатки старого уплотнения, осмотреть посадочные поверхности и проверить состояние крепежа. Подшипники устанавливают без перекоса, прикладывая усилие к соответствующему кольцу, чтобы монтажная нагрузка не проходила через тела качения. Удары непосредственно по валу или подшипникам могут повредить дорожки качения и нарушить геометрию детали.

Сальники монтируют ровно, не повреждая рабочие кромки резьбой или острыми краями вала. После установки коленвал должен вращаться свободно, без заеданий, чрезмерного осевого смещения и контакта щек с картером. Герметизацию половин картера, затяжку крепежа и подготовку двигателя к запуску выполняют по требованиям конкретной модели бензопилы.

Этот комплект удобен для планового восстановления двигателя GL4500 или GL5200 и для ремонта после серьезного износа кривошипно-шатунного механизма. Точное сравнение размеров и конфигурации со снятой деталью помогает исключить ошибку при выборе и подготовить все необходимые компоненты до начала сборки.
