Коленвал NOKER для бензопил Goodluck GL4500/5200 с подшипниками и сальниками

Коленвал NOKER для бензопил Goodluck GL4500/5200

Комплект предназначен для ремонта двигателя бензопил Goodluck GL4500 и GL5200. Коленчатый вал принимает усилие от поршня через шатун, преобразует его возвратно-поступательное движение во вращение и передает крутящий момент дальше на привод пилы. От состояния этой детали, посадок подшипников и уплотнений зависят свободное вращение вала, стабильная работа двигателя и герметичность картера.

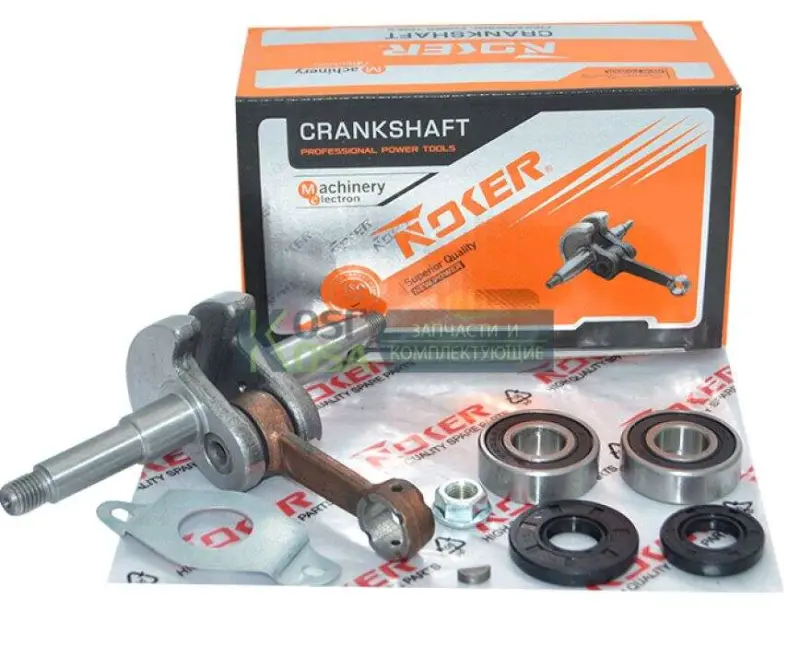

Коленвал поставляется вместе с шатуном, опорными подшипниками и сальниками. Такой набор удобно использовать при разборке двигателя для комплексной замены сопряженных деталей: мастеру не приходится подбирать подшипники и уплотнения отдельно от вала. Одновременная установка новых компонентов особенно уместна, если старые подшипники имеют люфт или шум, сальники потеряли герметичность, а на самом коленвале обнаружены износ посадочных поверхностей, повреждение резьбы либо деформация.

Назначение комплекта

Деталь устанавливается внутри картера двигателя. Шатун связывает коленвал с поршнем, коренные подшипники поддерживают вал в половинах картера, а сальники уплотняют места его выхода. Эти компоненты работают совместно, поэтому при серьезном ремонте двигателя их состояние оценивают одновременно. Новый комплект применяют после диагностики и полной разборки бензопилы, когда восстановление старого коленвала нецелесообразно или требуется заменить несколько связанных деталей за один ремонт.

• Тип детали: коленчатый вал бензопилы в комплекте с шатуном.
• Совместимые модели: Goodluck GL4500 и GL5200.
• Сопутствующие детали: подшипники коленвала и сальники.
• Исполнение: NOKER.
• Место установки: картер двигателя бензопилы.

Как правильно подобрать коленвал

Обозначение GL4500 или GL5200 — основной ориентир, но перед заказом необходимо сопоставить комплект со снятыми деталями. У бензопил одной модельной группы могут встречаться различия, связанные с исполнением двигателя и ранее установленными комплектующими. Сравните общую форму коленвала, длину и диаметр обоих концов вала, посадочные участки под подшипники и сальники, расположение буртиков и канавок, резьбовые части, форму шатуна и контуры соединяемых деталей.

Отдельно проверьте размеры старых подшипников и сальников, а также их посадочные места в картере. Новые подшипники должны соответствовать валу и гнездам без свободной посадки или чрезмерного натяга. Уплотнения подбираются по диаметрам вала и посадочных отверстий. Если двигатель уже ремонтировали, ориентируйтесь не только на надпись модели на корпусе пилы, но и на фактическую конфигурацию разобранного механизма.

Установка и проверка после ремонта

Монтаж коленвала выполняют при разобранном двигателе с очисткой внутренних поверхностей картера. Перед сборкой проверяют состояние посадочных гнезд, отсутствие задиров и повреждений на сопрягаемых поверхностях. Подшипники устанавливают ровно, без перекоса; ударная нагрузка через шатун или щеки коленвала недопустима. Сальники монтируют аккуратно, не повреждая уплотняющие кромки о резьбу и острые края вала.

После соединения половин картера коленвал должен вращаться плавно, без закусывания и заметного перекоса, а шатун — двигаться свободно в предусмотренном направлении. До окончательной сборки также контролируют правильность посадки подшипников и сальников. Если для разборки картера, запрессовки или центровки нет подходящего инструмента, установку стоит поручить специалисту по ремонту бензоинструмента: точный монтаж помогает избежать повторной разборки двигателя и повреждения новых деталей.
