Магнето-маховик бензопилы Goodluck GL 6200 KOSA

Магнето-маховик для бензопилы Goodluck GL 6200 KOSA

Деталь предназначена для ремонта системы зажигания бензопилы Goodluck GL 6200 в исполнении KOSA. Магнето-маховик устанавливается на коленчатый вал и вращается вместе с ним. При прохождении магнитного участка возле модуля зажигания создаются условия для формирования импульса, необходимого для появления искры на свече. Поэтому состояние маховика, его правильное положение на валу и зазор относительно модуля непосредственно влияют на запуск и устойчивую работу двигателя.

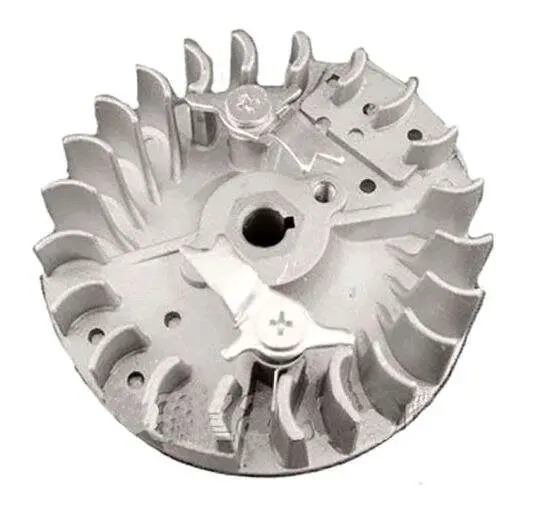

Конструкция объединяет маховик с радиальными вентиляционными лопатками, центральную ступицу со шпоночным пазом и две подвижные собачки для взаимодействия с ручным стартером. Лопатки перемещают воздух под кожухом во время работы двигателя. Шпоночный паз задает положение детали относительно коленчатого вала, а собачки принимают усилие от стартера при вытягивании шнура. Все эти части необходимо учитывать при подборе: совпадения только по названию бензопилы недостаточно, если техника выпускалась в нескольких исполнениях.

Что проверить перед заказом

• Модель и исполнение пилы. Позиция рассчитана на Goodluck GL 6200 KOSA. Обозначения похожих бензопил не подтверждают одинаковую посадку деталей.
• Форму центральной ступицы. Сравните диаметр и глубину посадочного отверстия, профиль конуса, расположение и ширину шпоночного паза со снятым маховиком.
• Габариты корпуса. Важны наружный диаметр, общая высота и расположение детали под стартерной крышкой. После сборки маховик не должен задевать кожух или соседние части.
• Вентиляционные лопатки. Сверьте их направление, высоту и общий профиль. Другое исполнение может не поместиться под крышкой либо изменить зазоры внутри корпуса.
• Механизм запуска. Проверьте количество, расположение и форму двух подвижных собачек, которые должны правильно входить в зацепление с ответной частью стартера.
• Расположение магнитного участка. Оно должно соответствовать модулю зажигания и штатному положению маховика на валу.

Когда требуется замена

Основанием для замены служат трещины корпуса, сломанные или сильно деформированные лопатки, повреждение ступицы либо шпоночного паза, а также неисправность деталей зацепления со стартером. При проблемах с искрой магнето-маховик проверяют вместе со свечой, высоковольтным проводом, выключателем и модулем зажигания: затрудненный запуск не всегда вызван одной деталью. Смещение маховика из-за поврежденной шпонки способно нарушить момент образования искры, поэтому состояние посадки проверяют особенно внимательно.

Рекомендации по установке

Перед разборкой двигатель останавливают и отсоединяют наконечник свечи. Для снятия маховика коленчатый вал фиксируют подходящим сервисным способом, после чего отворачивают центральное крепление. Если деталь плотно сидит на конусе, применяют предназначенный для этой операции съемник: удары по лопаткам или ступице могут повредить маховик и вал.

Перед сборкой очищают посадочную поверхность коленчатого вала и отверстие ступицы, осматривают шпонку и совмещают паз без перекоса. Центральное крепление затягивают с усилием, предусмотренным сервисными данными именно для Goodluck GL 6200. Затем проверяют свободное вращение, работу собачек стартера и зазор между магнитной частью маховика и модулем зажигания. Такой порядок помогает сохранить правильное положение детали и исключить касание внутри кожуха после ремонта.

Магнето-маховик подходит для восстановления бензопилы Goodluck GL 6200 KOSA при подтвержденном совпадении посадки и стартового механизма. Для уверенного выбора держите рядом снятую деталь и сопоставьте ступицу, шпоночный паз, профиль лопаток, собачки и общие габариты.
