Курок ручки газа мотокосы, комплект KOSA

Комплект курка газа для ручки мотокосы KOSA

Комплект предназначен для ремонта ручки управления мотокосы с механическим тросовым приводом газа. При нажатии курок перемещает трос, связанный с управлением оборотами двигателя, а после отпускания пружины возвращают детали механизма в исходное положение. Набор подойдет для восстановления рукоятки, если штатные рычаги треснули, получили заметный люфт, начали заедать либо перестали нормально возвращаться.

Назначение и конструкция

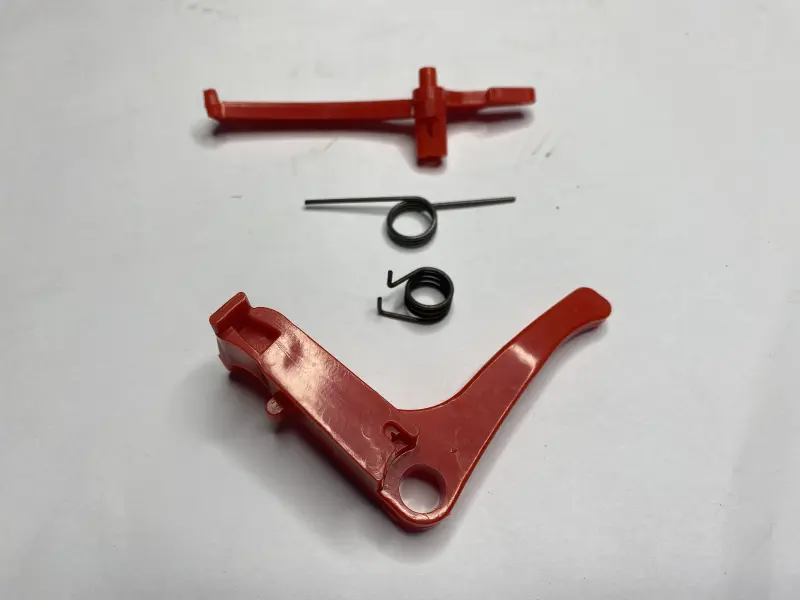

Набор включает два красных пластиковых рычага разной формы и две витые пружины. Широкий изогнутый рычаг служит основным курком, а длинная узкая деталь участвует в работе сопряженного механизма ручки. Круглое отверстие широкого рычага образует шарнирную посадку, а поперечная ось и упоры второй детали задают ее положение внутри корпуса. Пружины отличаются формой и длиной выводов, поскольку устанавливаются в разных точках рукоятки.

Состояние этих деталей влияет на плавность нажатия и самостоятельный возврат управления газом. Замена требуется при трещинах возле отверстия или упоров, обломанных краях, повреждении оси, чрезмерном боковом люфте и деформации пружин. Еще один характерный признак неисправности — курок движется рывками, цепляется за корпус либо остается в промежуточном положении после отпускания. Перед ремонтом также следует проверить трос: новый набор рычагов не устранит тугой ход, вызванный поврежденной оболочкой или заеданием самого троса.

Что сравнить перед выбором

Ручки мотокос могут быть похожи снаружи, но различаться внутренними посадочными местами. Для правильного подбора сравните комплект с демонтированными деталями. Совпадать должны общая форма и направление изгиба широкого курка, диаметр и расположение шарнирного отверстия, длина узкого рычага, положение его поперечной оси, конфигурация упоров и место контакта с тросом. Не менее важны количество витков, направление выводов и точки опоры обеих пружин.

• Тип детали: комплект механизма курка газа для мотокосы.
• Место установки: корпус ручки управления.
• Способ передачи движения: механический тросовый привод.
• Состав: два пластиковых рычага и две витые пружины.
• Цвет пластиковых деталей: красный.

Подбор только по общему виду мотокосы недостаточен. Если отверстие, ось или выводы пружин расположены иначе, детали могут не занять штатное положение, зажиматься половинами корпуса или работать с неправильным предварительным натяжением. Принудительное разгибание пружин, растачивание отверстия и подрезание рычагов не относятся к нормальной установке и указывают на несовместимость конструкции.

Установка и проверка механизма

Перед разборкой рукоятки зафиксируйте исходное расположение курка, второго рычага, троса и концов обеих пружин. Устанавливайте детали на штатные оси и опоры без перекоса. Трос должен занять предусмотренное посадочное место, а его оболочка — оставаться неподвижной при нажатии. Во время соединения половин корпуса убедитесь, что рычаги свободно перемещаются и не задевают выключатель или его провода.

После сборки несколько раз полностью нажмите и отпустите курок до запуска двигателя. Движение должно быть плавным по всей длине хода, а возврат — самостоятельным и одинаковым при каждом нажатии. В исходном положении трос не должен оставаться натянутым. Если механизм идет с усилием, не доходит до упора или задерживается после отпускания, рукоятку необходимо снова разобрать и проверить положение осей, троса и пружин. Комплект позволяет восстановить управление газом без замены корпуса ручки, когда сам корпус, трос и остальные части рукоятки исправны и соответствуют геометрии набора.
