Курок газа для ручки мотокосы KOSA, отдельная деталь

Курок газа для ручки мотокосы KOSA

Отдельный курок предназначен для ремонта рукоятки управления мотокосы или бензинового триммера. Нажатие на эту деталь передается тросовому приводу газа и позволяет изменять обороты двигателя во время работы. Такой вариант нужен, когда сама рукоятка еще пригодна к эксплуатации, а ее клавиша треснула, сломалась, заедает на оси или перестала нормально взаимодействовать с тросом и возвратным механизмом.

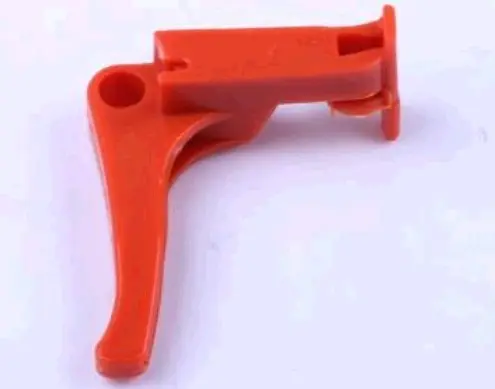

Курок выполнен как самостоятельная фигурная деталь красного цвета. В конструкции предусмотрены отверстие под ось вращения, удлиненная нажимная часть и верхний участок, который размещается внутри корпуса ручки. Позиция обозначена как «голая»: это непосредственно курок, а не ручка газа в сборе. Поэтому перед заказом необходимо проверить состояние корпуса, крепежа, оси, троса, пружины и других деталей имеющегося механизма — недостающие части следует подбирать отдельно.

Что проверить при подборе

• Форму и расположение оси. Сравните круглое посадочное отверстие, его положение относительно нажимной части и способ фиксации курка в половинах корпуса.
• Верхнюю часть детали. Ее длина, профиль, выступы и место контакта с тросовым механизмом должны соответствовать снятому курку.
• Свободный ход. После установки клавиша должна двигаться в предусмотренном корпусом диапазоне без перекоса, трения о стенки и заклинивания.
• Возврат в исходное положение. Проверьте правильность сопряжения с пружиной и тросом: при отпускании курок должен беспрепятственно возвращаться назад.
• Тип рукоятки. Названия «мотокоса» или «триммер» недостаточно для точного выбора, поскольку конструкции ручек отличаются даже у внешне похожей техники.

Для надежного подбора положите новую и снятую детали рядом и сопоставьте общий контур, положение отверстия под ось, длину рычага, профиль верхнего зацепа и доступное пространство внутри корпуса. Цвет не определяет совместимость. Если старый курок разрушен на несколько частей, ориентируйтесь также на внутреннее устройство ручки: расположение оси, троса и возвратной пружины должно позволять установить деталь без подрезки, сверления или принудительного изгиба.

Замена и проверка механизма

Перед разборкой остановите двигатель и освободите рукоятку от случайного нажатия. Аккуратно раскройте корпус, запомнив расположение троса, пружины, оси и крепежных деталей. Установите курок в то же положение, убедитесь, что трос правильно размещен в предусмотренной точке сопряжения, а пружина не перекошена и не зажата половинами ручки. Крепеж корпуса затягивайте равномерно: чрезмерное сжатие или смещение половин может ограничить движение клавиши.

Сначала проверьте механизм без запуска двигателя. Курок должен нажиматься плавно, не цепляться за корпус и полностью возвращаться после каждого отпускания. Трос при этом не должен выпадать из посадочного места, натягиваться рывками или оставаться в подтянутом положении. Только после такой проверки можно оценить управление оборотами на собранной мотокосе. Замена одной клавиши помогает восстановить исправную работу рукоятки без приобретения корпуса в сборе, если остальные части механизма не повреждены и подходят к этому курку по конструкции.
