Щетки генератора ИЖ 12V VDK, комплект

Щетки генератора ИЖ 12V VDK

Комплект предназначен для обслуживания генератора мотоцикла ИЖ с 12-вольтовым электрооборудованием. Щетки создают скользящий контакт с контактными кольцами ротора и участвуют в передаче тока возбуждения. От стабильности этого контакта зависит нормальная работа генератора, поэтому изношенные или заедающие щетки требуют своевременной замены.

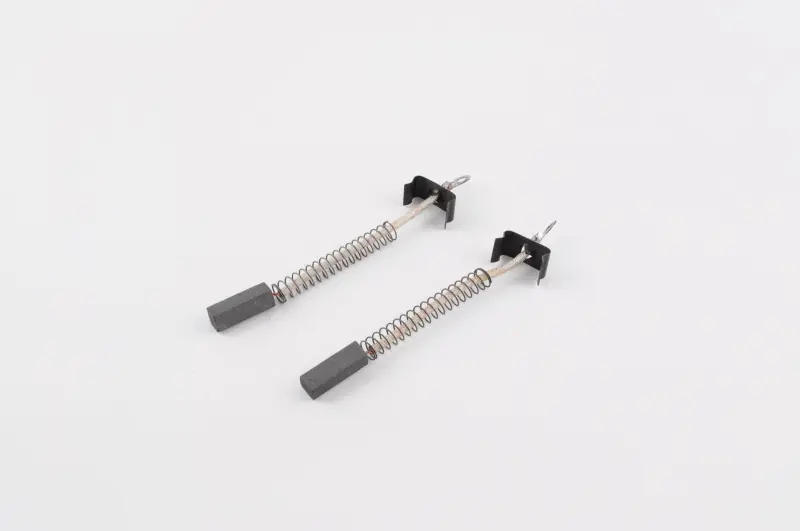

В комплект входят две щетки в сборе с пружинами, гибкими проводниками и контактными выводами. Пружины прижимают щетки к контактным кольцам по мере износа, а проводники соединяют их с соответствующими выводами генератора. Такая конструкция позволяет заменить обе контактные детали одновременно, сохранив одинаковые условия прижима с двух сторон.

Когда требуется замена

Щетки постепенно укорачиваются из-за постоянного контакта с вращающимися кольцами. Причиной проверки могут стать нестабильная зарядка аккумулятора, периодическое исчезновение зарядного тока, реакция генератора на вибрацию либо заметно уменьшившаяся длина щеток при разборке. Эти признаки не всегда указывают только на щетки: одновременно следует проверить контактные кольца, проводку, соединения и остальные компоненты системы зарядки.

Замена также оправдана при повреждении гибкого проводника, ослаблении или перекосе пружины, сколах контактной части и заедании щетки в направляющей. Свободное перемещение особенно важно: щетка должна опускаться вслед за износом и сохранять прижим, не зависая внутри держателя.

Как правильно подобрать комплект

• Напряжение: комплект рассчитан на применение с генератором ИЖ 12V; его не следует выбирать вместо щеток для 6-вольтовой версии только по названию марки мотоцикла.
• Форма контактной части: сравните с демонтированными щетками ширину, толщину, длину и форму торца.
• Исполнение проводника: проверьте расположение гибкого провода, его рабочую длину и способ соединения с выводом.
• Пружина и держатель: сопоставьте диаметр и длину пружины, направление установки и посадку щетки в штатной направляющей.
• Версия генератора: ориентируйтесь на фактически установленный 12-вольтовый генератор, особенно если электрооборудование мотоцикла ранее переделывалось.

Одного указания «ИЖ 12V» недостаточно для выбора без осмотра старых деталей. На мотоциклах разных годов могут встречаться неодинаковые генераторы и щеткодержатели, а после ремонта штатный агрегат мог быть заменен другим. До установки полезно положить старую и новую щетки рядом и сопоставить все посадочные признаки.

Рекомендации по установке

Перед разборкой отключите аккумулятор и обеспечьте доступ к генератору согласно руководству конкретной модели ИЖ. Запомните расположение проводов и изолирующих деталей, затем извлеките старые щетки без рывков за гибкие проводники. Держатели следует очистить от щеточной пыли и проверить на загрязнение, деформацию и следы перегрева.

Новые щетки должны свободно перемещаться в направляющих, а пружины — прижимать их без перекоса. Провода укладывают так, чтобы они не натягивались и не касались вращающихся частей. Одновременно осматривают контактные кольца: выраженные канавки, сильное загрязнение или повреждение поверхности способны ухудшить контакт даже после установки нового комплекта.

После сборки проверьте надежность соединений, правильность укладки проводов и работу системы зарядки. Комплект VDK подходит для планового ремонта и восстановления контакта в генераторе ИЖ 12V при условии совпадения формы щеток, пружин, выводов и штатных посадочных мест.
