Рычаг кикстартера для мотороллера Муравей VDK

Рычаг кикстартера для мотороллера Муравей VDK

Рычаг предназначен для ножного запуска двигателя мотороллера «Муравей». Деталь устанавливается на вал пускового механизма и передает усилие от ноги к механизму кикстартера. Ее выбирают для ремонта мотороллера, если прежняя заводная лапка погнута, повреждена, плохо удерживается на валу либо больше не обеспечивает удобного полного хода при запуске.

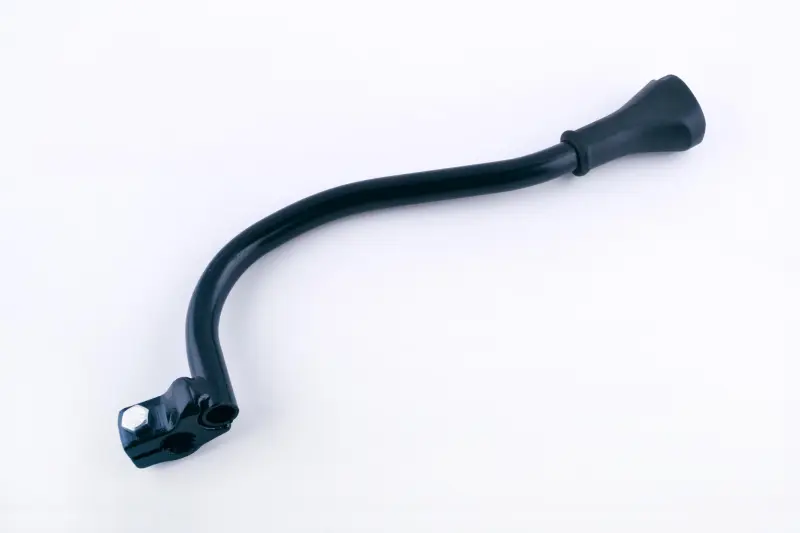

Конструкция состоит из изогнутого рычага, зажимного посадочного узла с крепежным болтом и опорной части с резиновой накладкой. Изгиб отводит площадку для ноги в рабочее положение относительно корпуса мотороллера. Резиновая накладка формирует более удобную поверхность для нажатия, а разъемный зажим позволяет закрепить рычаг на валу. Деталь выполнена в черном цвете и относится к серии VDK.

Что проверить при подборе

Совместимость с мотороллером «Муравей» подтверждает назначение детали, однако перед заказом необходимо сопоставить ее со снятым рычагом и посадочным местом конкретной машины. У техники разных лет выпуска, а также после прежних ремонтов могут встречаться отличия в деталях пускового механизма. Поэтому одного общего названия модели недостаточно для проверки посадки.

• Посадочное отверстие: сравните его диаметр и внутренний профиль с валом кикстартера.
• Зажим: проверьте расположение прорези, крепежного болта и возможность надежно стянуть посадочную часть.
• Форма рычага: сопоставьте направление и величину изгиба со старой деталью.
• Рабочее положение: убедитесь, что площадка для ноги после установки будет находиться на привычной высоте и не упрется в соседние части мотороллера.
• Диапазон движения: рычаг должен проходить требуемый ход без контакта с корпусом и другими деталями.

Замена и установка

Перед монтажом осмотрите вал кикстартера. Поврежденная посадочная поверхность, выраженный износ или деформация могут мешать плотной фиксации нового рычага. Посадочное место очищают от загрязнений, после чего деталь устанавливают в том же угловом положении, в котором располагалась исправная заводная лапка. Крепежный болт затягивают подходящим инструментом с учетом требований руководства по ремонту мотороллера.

После закрепления несколько раз плавно проведите рычаг через его рабочий ход при выключенном двигателе. Он не должен задевать кожух, кузовные детали или соседние органы управления. Также проверьте, что зажим не проворачивается на валу, а резиновая накладка удерживается на опорной части. Такая предварительная проверка помогает обнаружить неправильный угол установки до попытки запуска.

Когда требуется замена

Поводом для замены служат трещины или деформация рычага, повреждение зажимной части, невозможность надежно затянуть крепление, неудобное положение площадки после изгиба старой детали либо значительный износ резиновой накладки. Если рычаг закреплен плотно, но пусковой механизм пропускает ход, не возвращается или работает с заеданием, необходимо проверить также вал, сектор, возвратную пружину и сопряженные детали кикстартера: установка одной новой лапки не устраняет неисправности остальных компонентов.

Модель VDK подходит для восстановления штатного ножного управления запуском на мотороллере «Муравей». Для уверенного выбора сравните посадку, конфигурацию зажима, изгиб и положение опоры со снятой деталью, а окончательную совместимость определяйте по фактическому валу и компоновке конкретного мотороллера.
