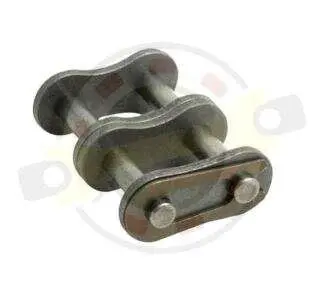

Замок двухрядной цепи мотоблока P 12,55 мм, 22 мм TD

Замок двухрядной цепи мотоблока TD

Соединительное звено предназначено для замыкания двухрядной цепи в цепном приводе мотоблока. Деталь используется при сборке, обслуживании или ремонте привода, когда необходимо соединить концы цепи без замены всей ее длины. Исполнение рассчитано на двухрядную цепь с заявленным шагом 12,55 мм и расстоянием между пластинами 22 мм. Эти два параметра являются основными ориентирами при подборе.

Замок устанавливается в разрыв цепи и объединяет оба ее ряда в одно соединение. Конструкция включает две позиции под параллельные ряды, соединительные пальцы и наружные пластины. Такое исполнение соответствует форме двухрядной цепи: обе линии должны соединяться одновременно, без перекоса и смещения относительно соседних звеньев. Обозначение TD относится к конкретному варианту детали и учитывается вместе с размерами.

Назначение и случаи замены

Деталь применяется в цепном приводе редуктора фрезы мотоблока. Она может потребоваться после разъединения цепи для ремонта редуктора, замены самой цепи, очистки или обслуживания механизма. Новый замок также устанавливают вместо поврежденного соединения, если пластины деформированы, пальцы имеют выраженный износ или прежнее звено перестало надежно удерживать концы цепи.

Состояние одного соединения нельзя оценивать отдельно от остального привода. Перед монтажом следует осмотреть соседние звенья, проверить свободу их движения, отсутствие сильной деформации пластин и заметного износа пальцев. Если цепь вытянута, повреждена или плохо ложится на звездочки, установка одного замка не устраняет причину неисправности: в таком случае проверяют цепь, звездочки, натяжение и детали редуктора в комплексе.

Как правильно подобрать

• Тип цепи: замок предназначен именно для двухрядного исполнения; для однорядной цепи он не подходит.
• Шаг: расстояние между центрами соседних пальцев цепи должно соответствовать заявленному значению 12,55 мм.
• Расстояние между пластинами: для этой детали указано 22 мм; параметр нужно сравнить со снятым замком и цепью.
• Конфигурация: расположение двух рядов, форма пластин и посадка пальцев должны совпадать с исходным соединением.
• Место применения: перед заказом необходимо проверить конструкцию редуктора фрезы и параметры установленной цепи, а не ориентироваться только на название модели мотоблока.

Мотоблоки одной марки или схожей мощности могут оснащаться разными цепями и редукторами. Поэтому название техники само по себе не подтверждает совместимость. Надежнее снять старое соединительное звено, очистить его и измерить шаг, расстояние между пластинами, взаимное положение рядов и размеры сопрягаемых частей. Если прежний замок утрачен, параметры снимают непосредственно с цепи и сверяют с технической документацией конкретного редуктора.

Установка и проверка

Монтаж выполняют на полностью остановленной технике с исключенным случайным запуском. Концы цепи очищают, совмещают без натяжения и перекоса, после чего соединяют оба ряда замком. Пластины должны сесть равномерно, а пальцы — занять правильное положение относительно соседних звеньев. Способ окончательной фиксации выбирают по конструкции соединения и руководству по обслуживанию редуктора.

После сборки цепь вручную проворачивают на безопасном участке хода и контролируют движение соединения через звездочки. Замок не должен заедать, выступать из плоскости цепи или создавать заметный перекос между рядами. Затем проверяют установленное для конкретного механизма натяжение и закрывают защитные детали привода. Такой порядок помогает убедиться, что соединение подобрано по геометрии и не мешает свободному ходу цепи.

Подтвержденные параметры

• тип детали — замок, или соединительное звено, двухрядной цепи;
• назначение — цепной привод мотоблока, в том числе редуктор фрезы;
• шаг цепи P — 12,55 мм;
• расстояние между пластинами — 22 мм;
• обозначение исполнения — TD.

Этот замок выбирают для локального соединения исправной двухрядной цепи с совпадающими размерами. Точная проверка шага, ширины и конфигурации до монтажа позволяет избежать ситуации, когда внешне близкая деталь не садится на пальцы, стягивает ряды или нарушает движение цепи в редукторе.
