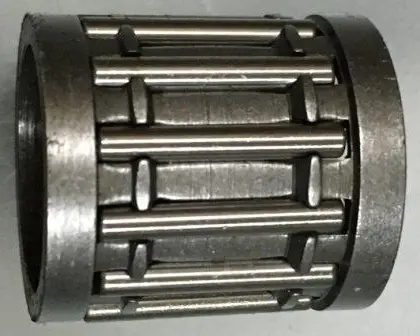

Игольчатый сепаратор верхней головки шатуна 14×18×20 мм для мотоцикла Минск

Игольчатый сепаратор верхней головки шатуна 14×18×20 мм для мотоцикла Минск

Деталь предназначена для подвижного соединения поршневого пальца с верхней головкой шатуна. Сепаратор устанавливается внутри малой головки шатуна, охватывает поршневой палец и удерживает игольчатые ролики в заданном положении. Во время работы двигателя ролики воспринимают нагрузку в шарнирном соединении и обеспечивают относительное движение пальца и шатуна. Такая конструкция применяется там, где двигатель изначально рассчитан на игольчатый подшипник соответствующего размера.

Обозначение 14×18×20 мм содержит три основных монтажных параметра: внутренний диаметр 14 мм, наружный диаметр 18 мм и ширину 20 мм. Внутренний размер должен соответствовать диаметру поршневого пальца, наружный — отверстию верхней головки шатуна, а ширина — доступному месту между бобышками поршня с учетом предусмотренного бокового перемещения. Совпадение только одного или двух значений недостаточно: для правильного подбора необходимо сверить всю размерную комбинацию.

Назначение и конструкция

Сепаратор представляет собой цилиндрическую клетку с рядом длинных игольчатых роликов. Клетка разделяет ролики, направляет их и не позволяет им собираться в одной зоне при движении поршневого пальца. Компактное радиальное сечение дает возможность разместить роликовую опору непосредственно между пальцем диаметром 14 мм и посадочным отверстием диаметром 18 мм. Ширина 20 мм определяет протяженность опорной зоны вдоль оси пальца.

Позиция рассчитана на применение в соответствующем шатунно-поршневом соединении мотоцикла Минск. Название модели не заменяет проверку размеров: в ранее ремонтировавшемся двигателе могли быть установлены другой шатун, поршень, палец или комплект иной модификации. Перед заказом следует измерить старый сепаратор и сопряженные детали либо сверить параметры с техническими данными конкретного двигателя.

Что проверить при подборе

• Поршневой палец: требуемый номинальный диаметр — 14 мм; поверхность в зоне контакта с роликами должна быть без выраженных рисок, задиров и следов перегрева.
• Верхняя головка шатуна: посадочный диаметр под сепаратор — 18 мм; овальность, повреждения или чрезмерный зазор нельзя устранять одной установкой нового подшипника.
• Монтажная ширина: сепаратор имеет размер 20 мм по оси и должен свободно размещаться в предусмотренной зоне без зажатия боковыми поверхностями.
• Тип опоры: двигатель должен быть рассчитан именно на игольчатый сепаратор, а не на втулку или подшипник другого исполнения.

Замена и установка

Поводом для проверки соединения служат обнаруженный при разборке люфт поршневого пальца, повреждение клетки, следы выкрашивания или деформации роликов, а также дефекты контактных поверхностей пальца и шатуна. Состояние деталей оценивают совместно: установка нового сепаратора с изношенным пальцем или поврежденным отверстием не восстанавливает правильную посадку и может привести к ускоренному износу.

Перед сборкой посадочную зону очищают от загрязнений и остатков износа, после чего проверяют целостность клетки и свободное положение всех игл. Сепаратор и поршневой палец смазывают составом, предусмотренным для двигателя. Палец должен проходить через подшипник без ударной установки, перекоса и закусывания. После соединения поршня с шатуном проверяют свободу движения, боковые зазоры и надежную фиксацию поршневого пальца штатными стопорными деталями. Окончательную сборку выполняют по требованиям руководства для конкретной модификации двигателя.

Сепаратор 14×18×20 мм подходит для ремонта поршневой группы Минск при полном совпадении трех размеров и типа подшипниковой опоры. Точная проверка пальца, верхней головки шатуна и монтажной ширины помогает выбрать деталь без несовместимости и собрать соединение с предусмотренной подвижностью.
