Решетка вентилятора мотороллера МУРАВЕЙ MVR

Решетка вентилятора мотороллера МУРАВЕЙ MVR

Деталь закрывает зону крыльчатки в системе принудительного воздушного охлаждения мотороллера «Муравей». Она устанавливается перед вентилятором, оставляет открытые каналы для прохождения воздуха и одновременно ограничивает доступ к вращающимся лопастям. Такое расположение помогает защитить крыльчатку от случайного контакта, крупных частиц грязи и посторонних предметов, способных попасть со стороны воздухозаборника.

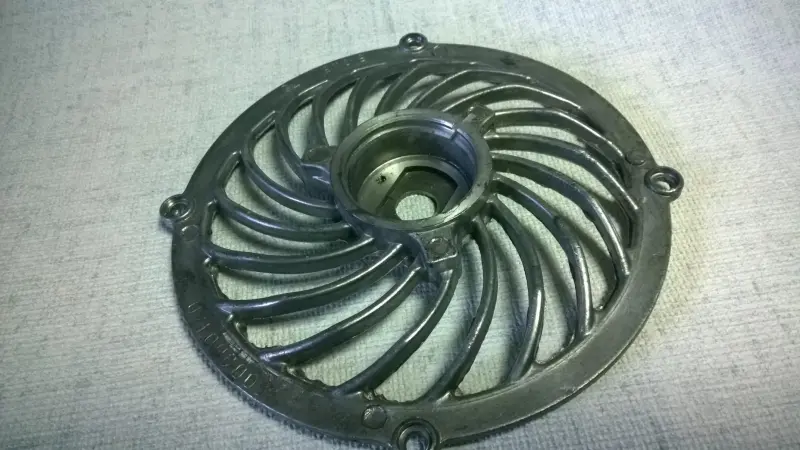

Решетка выполнена в круглой открытой форме. Изогнутые радиальные ребра соединяют наружный обод с приподнятой центральной частью, а по окружности расположены четыре крепежные точки. Центральная зона имеет сквозное отверстие и посадочный профиль, поэтому при подборе требуется учитывать не только общий диаметр детали, но и конфигурацию сопрягаемых деталей в центре. Конструкция рассчитана на установку в штатной зоне вентилятора без перекрытия основного прохода воздуха.

Что проверить при подборе

• Исполнение техники. Решетка предназначена для мотороллера «Муравей», однако перед заказом необходимо учитывать модификацию двигателя, кожуха вентилятора и примененную систему зажигания.
• Габариты. Сравните наружный диаметр, высоту центральной части и общий профиль с демонтированной деталью. Даже небольшое отличие по высоте может изменить зазор до крыльчатки.
• Крепление. Проверьте количество, форму и расположение четырех крепежных точек, а также межцентровые расстояния. Отверстия должны совмещаться с ответными местами кожуха без изгиба решетки.
• Центральную зону. Сопоставьте диаметр отверстия, форму посадочного углубления и свободное пространство для деталей, расположенных возле оси вентилятора.
• Зазор до лопастей. После установки крыльчатка должна свободно вращаться и не касаться ребер, центральной части или крепежа.

Когда требуется замена

Установка новой решетки нужна при сломанных либо заметно погнутых ребрах, трещинах возле креплений, деформации наружного обода и смещении центральной части. Поврежденная деталь может приблизиться к вращающейся крыльчатке, ухудшить прохождение воздуха или потерять надежную фиксацию на кожухе. Причиной для замены также становится отсутствие решетки после разборки или ремонта системы охлаждения.

Перед монтажом очистите посадочную поверхность кожуха и убедитесь, что его крепежные участки не деформированы. Решетку следует устанавливать ровно, без принудительного совмещения отверстий и без перекоса центральной части. Крепеж затягивают последовательно, контролируя равномерное прилегание по окружности. Чрезмерное усилие не требуется: оно способно создать напряжение возле крепежных точек или искривить деталь.

Проверка после установки

До запуска двигателя проверните крыльчатку вручную и убедитесь в отсутствии касания по всей окружности. Затем проконтролируйте, что решетка закреплена неподвижно, ребра не направлены внутрь, а воздушные проходы не закрыты загрязнениями. При обслуживании достаточно периодически удалять налипшую пыль и мусор и осматривать обод, ребра и места крепления. Правильно подобранная и установленная решетка сохраняет свободный доступ воздуха к вентилятору и защищает его рабочую зону без контакта с лопастями.

Обозначение MVR относится к исполнению этой позиции, но не заменяет проверку геометрии. Для точного выбора сопоставьте старую решетку, кожух и центральное соединение: решающими являются форма, размеры, расположение креплений и необходимый зазор до крыльчатки.
