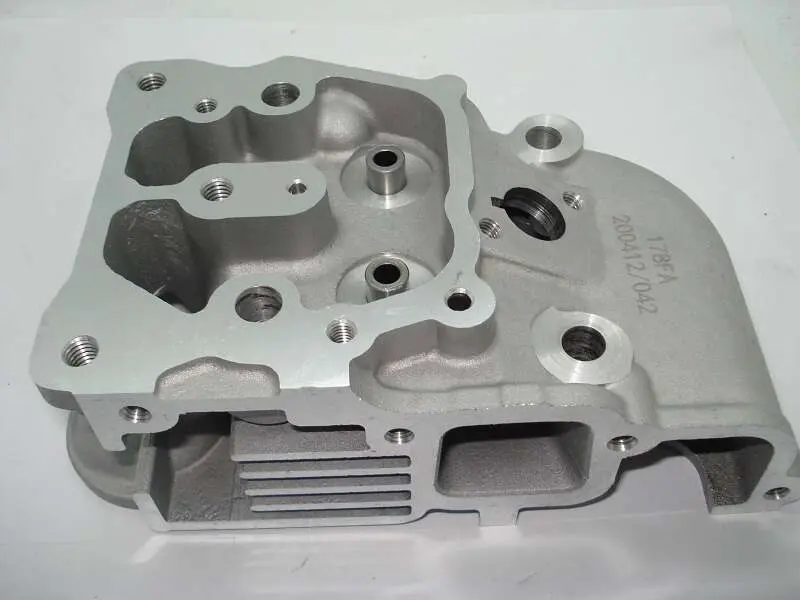

Головка цилиндра 178F 6 л.с., голая, под крышку на 3 болта TD

Голая головка цилиндра TD для дизельного двигателя 178F

Деталь предназначена для ремонта одноцилиндрового четырехтактного дизельного двигателя 178F мощностью 6 л.с. с воздушным охлаждением. Головка устанавливается в верхней части цилиндра, закрывает его и вместе с поршнем формирует камеру сгорания. В ее корпусе размещаются элементы газораспределения, а внутренние каналы обеспечивают прохождение воздуха и отработавших газов. Такое исполнение применяется в двигателях мотоблоков и другой техники, оснащенной мотором соответствующей модификации.

Назначение и особенности исполнения

Головка поставляется в голом исполнении и рассчитана на сборку с подходящими деталями клапанного механизма. В корпусе установлены направляющие и седла клапанов. Клапаны, пружины, коромысла, клапанная крышка и другие сопряженные детали необходимо подбирать с учетом фактической комплектации ремонтируемого двигателя. Это позволяет использовать головку при восстановлении мотора, когда навесные компоненты сохранили пригодность либо приобретаются отдельно.

Алюминиевый корпус имеет наружные ребра, увеличивающие площадь теплоотдачи в двигателе с воздушным охлаждением. Обработанная нижняя плоскость прилегает к цилиндру через предусмотренное конструкцией уплотнение. Состояние этой плоскости, седел и направляющих непосредственно связано с герметичностью камеры сгорания, компрессией и правильной работой клапанов. Замена головки актуальна при трещинах, деформации привалочной поверхности, критическом износе седел или направляющих, если восстановление снятой детали нецелесообразно.

Что учитывать при подборе

• Модификация двигателя: головка рассчитана на дизель 178F номинальной мощностью 6 л.с.; совпадения только по внешнему виду техники недостаточно.
• Крепление клапанной крышки: эта версия предназначена под крышку на три болта. Для 178F также встречаются двухболтовые варианты, которые нельзя считать прямой заменой без проверки конструкции.
• Голое исполнение: корпус с направляющими и седлами предназначен для последующей сборки клапанного механизма, а не для установки как полностью укомплектованная головка.
• Присоединительная геометрия: перед покупкой следует сопоставить расположение крепежных и резьбовых отверстий, форму каналов, контур нижней плоскости и конфигурацию старой головки.

Обозначение 178F указывает на семейство двигателя, но внутри одной модели могут применяться разные версии головок и клапанных крышек. Поэтому при выборе нужно одновременно проверить тип топлива, мощность мотора, число точек крепления крышки и исполнение самой детали. Если двигатель ранее ремонтировался, ориентироваться только на название мотоблока не следует: установленный мотор или его отдельные компоненты могли быть заменены.

Подготовка к установке

До сборки проверяют состояние сопрягаемых клапанов, пружин, сухарей, коромысел и крепежа. Клапаны должны соответствовать направляющим и седлам, а их прилегание подготавливается по принятой технологии ремонта двигателя. Нижнюю поверхность цилиндра очищают от остатков прежнего уплотнения, не повреждая обработанные плоскости. Прокладку подбирают для соответствующей версии 178F; повторное применение деформированного или поврежденного уплотнения может нарушить герметичность соединения.

Крепеж головки затягивают равномерно, в последовательности и с усилием, указанными изготовителем конкретного двигателя. После сборки регулируют клапанные зазоры согласно техническим данным мотора и проверяют свободную работу механизма. Такой порядок помогает избежать перекоса корпуса, неплотного прилегания клапанов и потери компрессии после ремонта.

Эта головка подходит для планового восстановления двигателя 178F и ремонта после повреждения штатного корпуса. Точное сопоставление трехболтового крепления крышки, присоединительных поверхностей и деталей газораспределения позволяет собрать мотор без несовместимых компонентов и повторной разборки.
