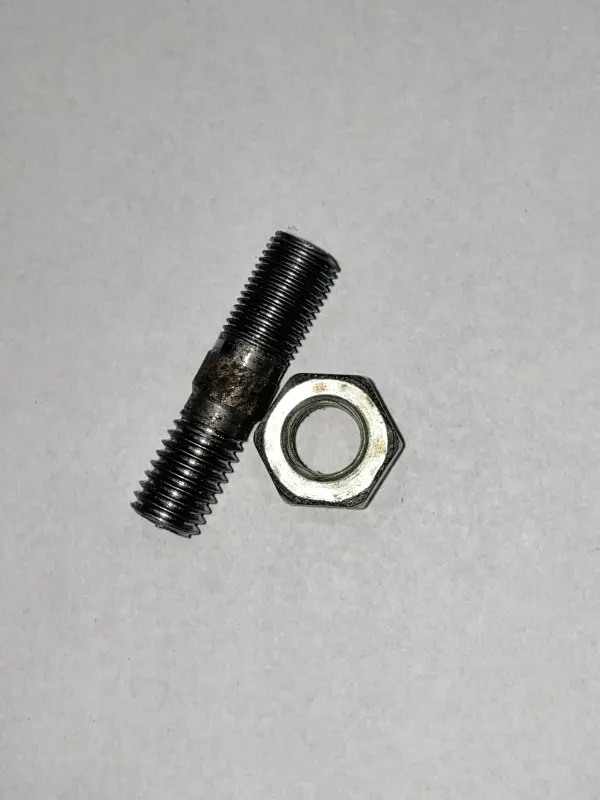

Шпилька крепления крышки заднего моста МТ/Днепр с гайкой

Шпилька крепления крышки заднего моста МТ/Днепр с гайкой

Крепежная шпилька предназначена для установки крышки заднего моста на мотоциклах МТ и Днепр. Она соединяет крышку с корпусом главной передачи и вместе с гайкой обеспечивает необходимый прижим деталей по плоскости стыка. Такое крепление используется при сборке моста после ремонта, замены прокладки, обслуживания главной передачи или восстановления поврежденного резьбового соединения.

Деталь имеет резьбовые участки с двух сторон и гладкую центральную часть. Один конец вворачивается в корпус, а на второй устанавливается крышка и навинчивается шестигранная гайка. В комплект входит одна шпилька и одна гайка. Двусторонняя конструкция позволяет закрепить крышку без постоянного вращения крепежа в резьбе корпуса при последующих разборках: во время обслуживания отворачивается гайка, а исправная шпилька может оставаться на своем месте.

Что проверить при подборе

Перед покупкой сравните деталь со старой шпилькой и параметрами посадочного места. Для этого крепежа недостаточно учитывать только модель мотоцикла: мост или его корпус могли быть заменены ранее, а на технике разных лет могут встречаться ремонтные резьбы и нештатные детали. Основными критериями служат резьба со стороны корпуса, резьба под гайку, общая длина и длина каждого резьбового участка.

• Место установки: крепление крышки к корпусу заднего моста мотоциклов МТ и Днепр.
• Тип детали: двусторонняя резьбовая шпилька с центральным участком без резьбы.
• Сопутствующий крепеж: шестигранная гайка входит в комплект позиции.
• Параметры сравнения: диаметр и шаг обеих резьб, полная длина, длина ввертываемой части и высота выступания над установленной крышкой.
• Дополнительная проверка: состояние резьбового отверстия в корпусе, посадочных отверстий крышки и остальных шпилек этого соединения.

Когда требуется замена

Шпильку заменяют, если витки сорваны или смяты, стержень заметно вытянут либо изогнут, гайка не затягивается с нормальным сопротивлением или крепеж поврежден коррозией. Поводом для проверки также становятся слабый прижим крышки, повторное ослабление гайки и следы просачивания масла по стыку. Однако новый крепеж не устраняет дефекты корпуса, крышки или уплотнения, поэтому при разборке нужно осмотреть весь стык и определить причину нарушения герметичности.

Особое внимание требуется резьбе в корпусе. Если отверстие уже имеет увеличенный ремонтный размер, стандартная шпилька может не подойти даже при внешнем сходстве. Не следует подбирать крепеж только по гайке: резьбы на двух концах шпильки могут различаться по исполнению. Надежнее снять старую деталь, измерить оба резьбовых участка и сопоставить длину с глубиной отверстия и толщиной устанавливаемой крышки.

Рекомендации по установке

Монтаж выполняют на очищенном корпусе после проверки резьбы и плоскостей соединения. Ввертываемый конец должен заходить без перекоса и чрезмерного усилия; поврежденную внутреннюю резьбу необходимо восстановить до окончательной сборки. Крышку устанавливают на предусмотренное уплотнение, свободно наживляют гайки на всех шпильках, а затем затягивают их постепенно и равномерно. Последовательность и момент затяжки выбирают по ремонтной документации конкретной модели мотоцикла.

Чрезмерная затяжка способна повредить резьбу корпуса, деформировать крышку или нарушить равномерность прижима. Слишком слабая затяжка не удерживает соединение с требуемой плотностью. После сборки следует убедиться, что крышка прилегает по всему контуру, гайка полностью работает по резьбе, а выступающий конец шпильки не мешает соседним деталям. Эта позиция подходит для планового ремонта заднего моста МТ или Днепр, когда требуется заменить одну поврежденную шпильку вместе с гайкой.
