Пружина кикстартера VDK для мотороллера «Муравей»

Пружина кикстартера VDK для мотороллера «Муравей»

Пружина предназначена для возвратного механизма ножного запуска мотороллера «Муравей». Во время нажатия на пусковой рычаг она закручивается вместе с валом кикстартера, а после завершения хода помогает вернуть рычаг в исходное положение. Исправная работа этой детали позволяет подготовить механизм к следующей попытке запуска и не оставлять педаль свободно опущенной.

Назначение в механизме запуска

Кикстартер передает усилие ноги через рычаг, вал и сектор на механизм проворачивания двигателя. Пружина отвечает за обратное движение после того, как водитель отпускает педаль. Она не запускает двигатель самостоятельно и не заменяет сектор, вал или пусковой рычаг, поэтому при неисправности важно проверить весь механизм. Если педаль возвращается слабо, остается в нижнем положении либо движется без нормального сопротивления, причиной может быть потеря упругости пружины, повреждение одного из ее концов или неправильная установка.

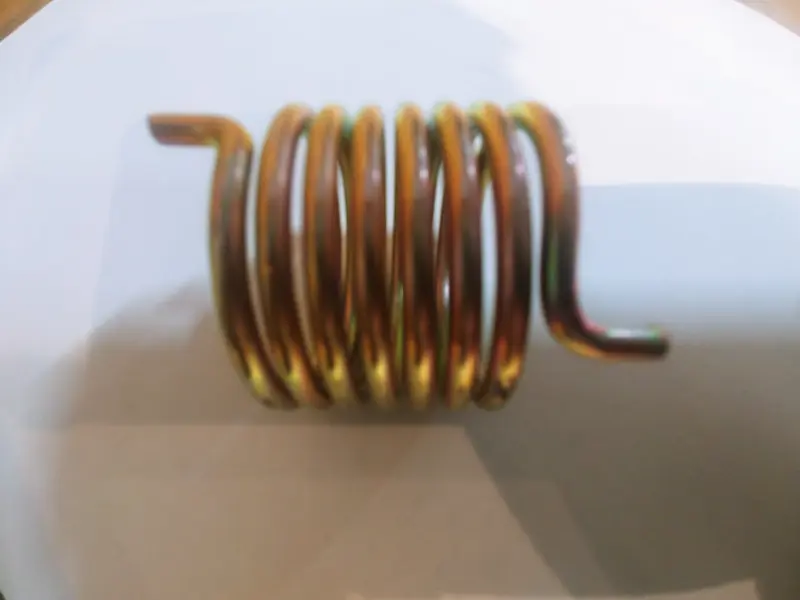

Деталь выполнена в виде цилиндрической витой пружины с двумя отогнутыми концами. Эти концы служат для фиксации в предусмотренных посадочных местах механизма. Такая форма позволяет пружине воспринимать поворот вала, накапливать усилие при рабочем ходе и отдавать его при возвращении рычага. Для нормальной работы оба конца должны быть целыми, а витки — без заметной деформации, растяжения и следов взаимного перекоса.

Что проверить при подборе

Эта позиция заявлена для мотороллера «Муравей», однако перед установкой необходимо учитывать исполнение двигателя и уже установленных деталей. Пружины разных пусковых механизмов могут быть внешне похожими, но отличаться направлением навивки, формой концов, количеством витков, диаметром спирали и рабочим натяжением. Несовпадение любого из этих признаков способно помешать правильной фиксации или возврату педали.

• Назначение: возврат рычага ножного запуска после проворачивания двигателя.
• Применение: механизм кикстартера мотороллера «Муравей».
• Конструкция: цилиндрическая спираль с двумя отогнутыми фиксирующими концами.
• Проверка перед монтажом: направление навивки, форма и положение концов, габариты спирали и соответствие посадочным местам.

Надежнее всего сопоставить новую деталь со снятой пружиной до начала сборки. Сравнивают не только общую форму, но и то, в какую сторону закручены витки, под каким углом выходят концы и где они располагаются относительно друг друга. Старая пружина может быть частично разогнута или сломана, поэтому дополнительно следует проверить конфигурацию посадочных отверстий в крышке и на валу.

Установка и проверка после ремонта

В механизме «Муравья» фиксирующие концы пружины устанавливаются в посадочные места крышки и вала кикстартера. При сборке требуется правильно ориентировать деталь и создать предусмотренное предварительное натяжение: при рабочем ходе пружина должна закручиваться в нужную сторону, а не ослабевать. Положение вала и упора выставляют в соответствии с устройством конкретной модификации двигателя. Ошибка ориентации может привести к отсутствию возврата, соскакиванию конца пружины или ограничению хода педали.

После сборки рычаг проверяют вручную до запуска двигателя. Он должен проходить рабочий ход без заеданий, самостоятельно возвращаться вверх и не оставаться свободно висящим. Одновременно проверяют фиксацию рычага на валу, работу сектора и отсутствие постороннего трения. Если педаль возвращается рывками или не доходит до исходного положения, механизм следует повторно осмотреть, не пытаясь компенсировать ошибку чрезмерным натяжением пружины.

Замену выполняют при обломе фиксирующего конца, заметной деформации витков, утрате возвратного усилия или после обнаружения неправильной работы педали. Новая пружина VDK помогает восстановить штатное обратное движение кикстартера при условии точного подбора и корректной установки вместе с исправными сопряженными деталями.
