Переходник генератора ИЖ 6 В под генератор Минск 12 В

Переходник генератора ИЖ 6 В под генератор Минск 12 В

Переходная план-шайба предназначена для установки 12-вольтового генератора типа Минск на мотоцикл ИЖ, изначально рассчитанный на 6-вольтовый генератор. Деталь согласует различающиеся посадочные и крепежные точки двух конструкций, поэтому используется при переделке штатного генераторного крепления под другой тип агрегата. Это механический переходник: он обеспечивает посадку генератора, но сам по себе не преобразует напряжение и не заменяет остальные компоненты, необходимые для перехода бортового оборудования на 12 В.

Назначение и конструкция

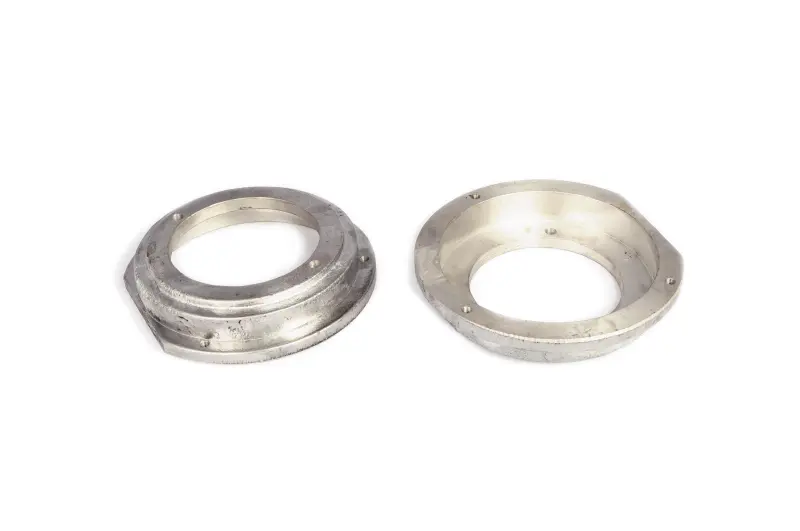

Переходник выполнен в виде круглой ступенчатой план-шайбы с большим центральным отверстием и несколькими отверстиями по окружности. Такая форма позволяет разместить деталь между посадочным местом двигателя ИЖ и корпусом устанавливаемого генератора Минск. Центральная часть оставляет место для сопрягаемых деталей генераторного механизма, а отверстия служат для совмещения крепления. Ступенчатый профиль задает положение переходника относительно прилегающих поверхностей.

Обозначение «с 6 В на 12 В» описывает исходную и устанавливаемую конфигурации генератора. Переходник выбирают для ИЖ со штатной посадкой под 6-вольтовый генератор, когда планируется монтаж генератора Минск на 12 В. Для ИЖ с заводской 12-вольтовой посадкой существуют другие варианты план-шайб, поэтому эти исполнения нельзя считать взаимозаменяемыми без проверки геометрии.

Что проверить перед выбором

При подборе недостаточно ориентироваться только на марку мотоцикла и напряжение. У старой техники встречаются ранее выполненные переделки, замененные крышки и отличающиеся генераторные комплекты. До заказа нужно определить, какое посадочное место фактически установлено на двигателе и какой именно генератор планируется монтировать.

• Исходная конфигурация: крепление двигателя ИЖ должно соответствовать варианту с 6-вольтовым генератором.
• Новый генератор: переходник рассчитан на установку 12-вольтового генератора типа Минск.
• Посадочный профиль: сравните форму уступов, наружный контур и центральное отверстие с демонтированной деталью и сопрягаемыми поверхностями.
• Крепежные точки: проверьте количество, диаметр и взаимное расположение всех отверстий; крепеж должен входить без смещения и принудительного перекоса.
• Монтажная толщина: сопоставьте положение генератора после установки, поскольку неверный по толщине вариант изменит его расположение относительно двигателя.

Рекомендации по установке

Перед монтажом очистите прилегающие поверхности от старых загрязнений и остатков уплотняющих составов, затем выполните предварительную примерку. План-шайба должна садиться на предусмотренное место ровно, без закусывания и подгонки крепежом. Сначала совместите центральную посадку и все отверстия, убедитесь в полном прилегании детали, после чего устанавливайте генератор и равномерно затягивайте крепление.

После сборки необходимо проверить правильность положения неподвижных и вращающихся деталей генераторного механизма. Они не должны соприкасаться, заедать или смещаться при затяжке. Электрическую часть 12-вольтовой конфигурации следует подбирать по схеме конкретного мотоцикла и применяемого генератора: план-шайба решает только задачу механического сопряжения.

Этот переходник подходит для ремонта или переоборудования ИЖ, когда сохранена посадка под генератор 6 В, а для установки выбран генератор Минск 12 В. Тщательная сверка обеих сторон соединения до начала работ помогает исключить покупку план-шайбы для другой версии генераторного крепления.
