Блок предохранителей МТ, Днепр, Урал mod.3

Блок предохранителей для мотоциклов МТ, Днепр и Урал mod.3

Блок предохранителей предназначен для ремонта электрооборудования мотоциклов семейств МТ, Днепр и Урал. Исполнение mod.3 следует учитывать при подборе: у похожих деталей могут отличаться корпус, способ крепления, выводы и схема подключения. Такая позиция подходит для восстановления штатного места установки после повреждения старого корпуса, проводов или контактной части.

Назначение и конструкция

Блок служит корпусом для размещения предохранителя в бортовой сети мотоцикла. Предохранитель размыкает защищаемую линию при превышении допустимого тока, поэтому состояние держателя и его контактов влияет на надежность питания подключенного оборудования. Трещины корпуса, ослабленное крепление, следы перегрева, окисление или повреждение проводов являются основанием проверить деталь и при необходимости заменить ее.

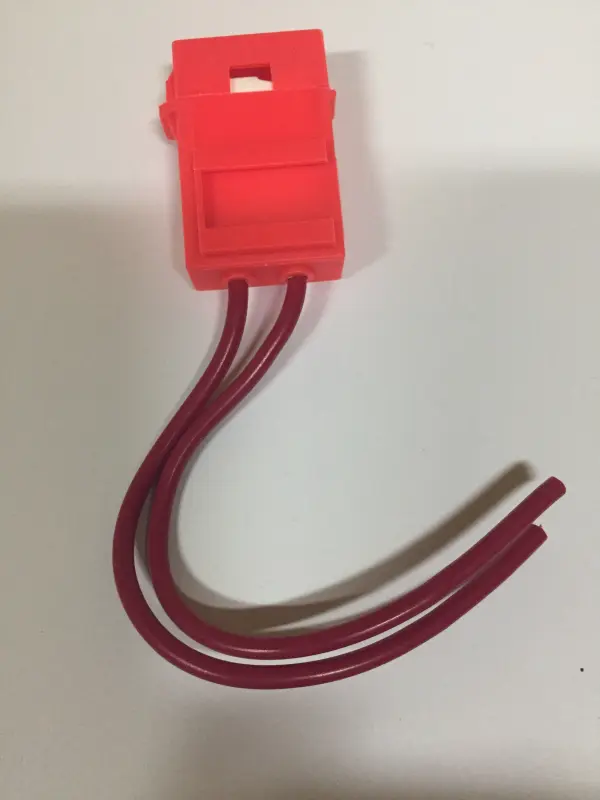

Исполнение mod.3 имеет красный прямоугольный корпус закрытого типа, верхний выступ с отверстием для фиксации и два изолированных проводных вывода. Провода выведены через нижнюю часть корпуса. Такая компоновка позволяет установить блок в предусмотренной точке и подключить его к проводке мотоцикла по соответствующей схеме. Корпус удерживает контактную часть в собранном положении и отделяет ее от случайного соприкосновения с соседними деталями.

Что проверить перед выбором

• Модель мотоцикла: деталь заявлена для техники МТ, Днепр и Урал, однако состояние и конфигурация проводки конкретного экземпляра могут отличаться после прежних ремонтов или переделок.
• Вариант исполнения: требуется именно mod.3. Обозначение варианта нельзя заменять общим совпадением названия детали.
• Форма корпуса: сравните расположение верхнего крепления, направление выхода проводов и доступное пространство в штатном месте.
• Подключение: сопоставьте два вывода с проводкой снятого блока и схемой электрооборудования своей модификации мотоцикла.
• Состояние сопряженных деталей: проверьте клеммы, изоляцию проводов и точку крепления. Новый корпус не устранит неисправность, если соединения рядом ослаблены или повреждены.

Номинал используемого предохранителя выбирают по технической документации конкретной модели, а не по внешнему виду корпуса. Устанавливать вставку с произвольным током нельзя: завышенный номинал не обеспечивает предусмотренную защиту проводки, а заниженный может отключать исправное оборудование при обычной нагрузке. Номинал, напряжение и наличие предохранителя в наборе следует уточнить отдельно, поскольку эти параметры не относятся к подтвержденным характеристикам данной позиции.

Рекомендации по установке

Перед монтажом отключают аккумулятор, затем освобождают старый блок и фиксируют расположение его соединений. Новую деталь устанавливают без перекручивания корпуса и натяжения выводов. Проводку прокладывают вдали от горячих поверхностей, острых кромок и подвижных механизмов. Соединения выполняют по штатной схеме выбранной модели; при измененной проводке сначала определяют назначение каждого провода.

После монтажа корпус должен удерживаться неподвижно, а провода — выходить свободно, без резкого перегиба возле основания. Контакты проверяют на плотность, затем последовательно контролируют работу подключенного оборудования. Блок mod.3 рационально выбирать при совпадении назначения, формы крепления и способа подключения со снятой деталью. Если мотоцикл ранее переоборудовали, окончательный подбор лучше выполнять по фактической проводке и схеме конкретной модификации.
