Бегунок-модулятор БСЗ ИЖ Юпитер 1147.3734

Бегунок-модулятор БСЗ для ИЖ Юпитер

Деталь предназначена для бесконтактной системы зажигания мотоциклов семейства ИЖ Юпитер и применяется с модулятором системы 1147.3734. Она вращается в зоне датчика и формирует моменты его открытия и перекрытия. По этим переходам система определяет положение коленчатого вала и задает момент искрообразования для цилиндров. Поэтому состояние бегунка, его геометрия и положение после монтажа непосредственно влияют на синхронность работы зажигания.

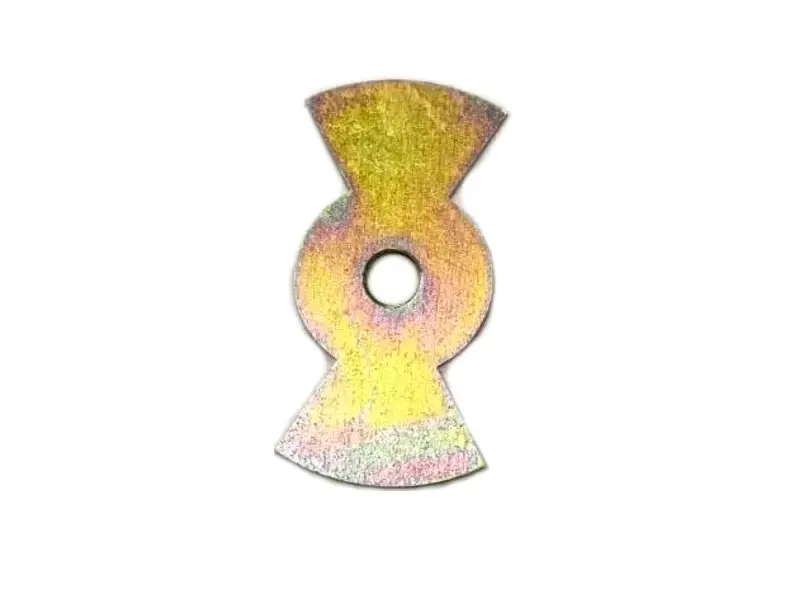

Бегунок выполнен в виде плоской фигурной пластины с центральным круглым отверстием и двумя расположенными напротив рабочими секторами. Такая конфигурация соответствует применению в двухцилиндровой системе ИЖ Юпитер. Центральное отверстие служит для установки детали на привод модулятора, а рабочие края проходят возле датчика при вращении. Деталь приобретают отдельно при ремонте уже установленной БСЗ: менять весь комплект зажигания из-за поврежденного, деформированного или утраченного бегунка не требуется.

Когда стоит заменить бегунок

Проверка этой детали уместна после разборки привода зажигания, при обнаружении заметного биения, смещения относительно оси, деформации рабочих секторов или повреждения зоны центрального крепления. Осмотр также проводят, если после вмешательства в БСЗ нарушилась синхронность искрообразования по цилиндрам либо момент зажигания невозможно одинаково настроить. Такие признаки не всегда означают неисправность именно бегунка, поэтому одновременно проверяют датчик, крепление модулятора, проводку и остальные компоненты системы.

Что сверить перед выбором

• Тип мотоцикла: деталь рассчитана на систему зажигания ИЖ Юпитер; бегунок для ИЖ Планета является другой позицией.
• Исполнение БСЗ: ориентиром служит система 1147.3734 и форма установленного модулятора.
• Геометрия: сравните контур двух рабочих секторов, положение центрального отверстия и общие пропорции со снятой деталью.
• Посадка: отверстие и способ фиксации должны соответствовать имеющемуся приводу без люфта и перекоса.
• Состояние соседних деталей: крепеж, вал и датчик не должны заставлять бегунок отклоняться от плоскости вращения.

Подбирать бегунок только по названию мотоцикла недостаточно: на ИЖ Юпитер встречаются разные варианты зажигания, включая штатную контактную систему и установленные владельцами комплекты БСЗ. Эта позиция нужна именно для бесконтактного исполнения с подходящим модулятором. Если старая деталь сохранилась, наиболее надежная проверка — прямое сопоставление формы, посадочного отверстия и расположения рабочих краев.

Установка и настройка

Перед монтажом очищают посадочное место и убеждаются, что бегунок ложится ровно, без зазора и принудительного изгиба. Крепление затягивают так, чтобы исключить проворачивание детали, не деформируя пластину. После установки привод медленно проворачивают вручную и проверяют свободное прохождение рабочих секторов возле датчика: касание, заметное биение и заедание недопустимы.

Замена бегунка не отменяет регулировку момента зажигания. Окончательное положение выставляют по руководству используемой БСЗ 1147.3734, поскольку именно взаимное расположение модулятора и датчика определяет момент формирования сигнала. Для двухцилиндрового двигателя особенно важна правильная геометрия детали: центральное отверстие должно находиться на оси, а противоположные секторы — проходить датчик последовательно и без смещения. После сборки проверяют запуск и ровность работы двигателя во всем доступном диапазоне оборотов.
