Шплинт крепления ножей фрезы мотоблока 156F (4 Hp) AMG

Шплинт крепления ножей фрезы мотоблока 156F

Шплинт AMG предназначен для фиксации ножей фрезы на мотоблоках с двигателем 156F мощностью 4 Hp. Он устанавливается в совмещенные отверстия крепления и удерживает соединенные детали от осевого смещения. Такое крепление применяется при сборке, ремонте и периодическом обслуживании почвообрабатывающей фрезы, когда нож необходимо надежно закрепить и при необходимости снять без сложной разборки конструкции.

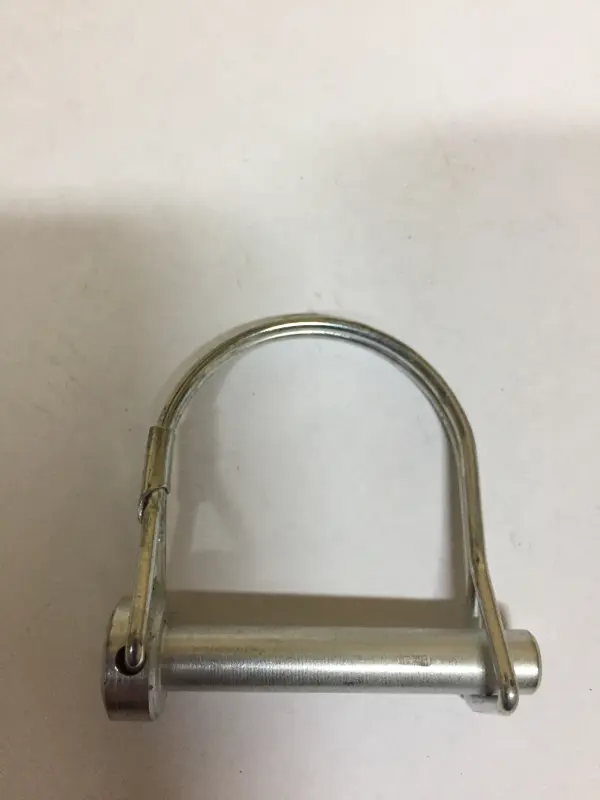

Деталь выполнена в виде цилиндрического пальца с откидной пружинной скобой. Палец проходит через отверстия соединяемых частей, после чего скоба переводится в закрытое положение и препятствует его выходу. Скоба постоянно соединена с пальцем, поэтому при аккуратном демонтаже обе части крепежа остаются вместе. Такая конструкция удобна при очистке фрезы, осмотре ножей и восстановлении крепления после износа или повреждения прежнего шплинта.

Основные параметры

• Назначение: крепление ножей почвообрабатывающей фрезы.
• Применяемость: мотоблоки с двигателем 156F, обозначение мощности 4 Hp.
• Диаметр пальца: 8 мм.
• Длина пальца: 53 мм.
• Высота дуги: 53 мм.
• Внутренний диаметр дуги: 38 мм.
• Масса: 34 г.
• Конструкция: палец с откидной пружинной скобой.

Как правильно подобрать шплинт

Обозначение 156F определяет заявленную применяемость, однако при выборе необходимо учитывать конструкцию конкретной фрезы. Сравните диаметр и длину пальца со снятым крепежом, измерьте отверстие и проверьте свободное пространство для закрытия дуги. Палец диаметром 8 мм должен проходить через совмещенные отверстия без забивания, но не иметь чрезмерного люфта. Длины 53 мм должно хватать для прохождения через обе стороны соединения и нормального закрытия скобы.

Отдельно проверьте форму и размеры дуги. После закрытия она не должна упираться в нож, корпус фрезы или соседние подвижные части. Внутренний диаметр дуги составляет 38 мм, а ее высота — 53 мм. Эти параметры особенно важны, если прежний крепеж утрачен и сравнить детали непосредственно невозможно. Модель двигателя помогает найти нужную позицию, но окончательное соответствие определяется размерами посадочного отверстия и геометрией места установки.

Установка и проверка

Перед монтажом остановите двигатель и установите технику так, чтобы исключить случайное вращение фрезы. Очистите соединение от земли, совместите отверстия и вставьте палец до конца. Затем переведите пружинную скобу через соединение в закрытое положение. Она должна полностью защелкнуться, уверенно удерживать палец и не оставаться приоткрытой. Забивать неподходящий крепеж, стачивать палец или растягивать дугу для подгонки не следует: изменение геометрии ухудшает посадку.

После сборки вручную убедитесь, что шплинт не выходит из отверстия, скоба не цепляет расположенные рядом детали, а нож сохраняет предусмотренное положение. Осматривайте крепление при очистке и обслуживании фрезы. Причинами для замены служат изгиб пальца, трещины, заметная деформация дуги, ослабление ее прижима или увеличенный люфт в соединении. Шплинт подходящего размера восстанавливает штатную фиксацию ножа и позволяет без лишних операций разбирать крепление при последующем обслуживании мотоблока.
