Колено глушителя для двигателя 156F (4 Hp)

Колено глушителя для двигателя 156F (4 Hp)

Колено предназначено для соединения двигателя 156F с глушителем и формирования нужного направления выпускного тракта. Деталь применяется на мотоблоках и культиваторах с бензиновым четырехтактным двигателем воздушного охлаждения соответствующей серии. Обозначение 4 Hp входит в название этой модификации и помогает отличить ее от деталей для двигателей другого типоразмера.

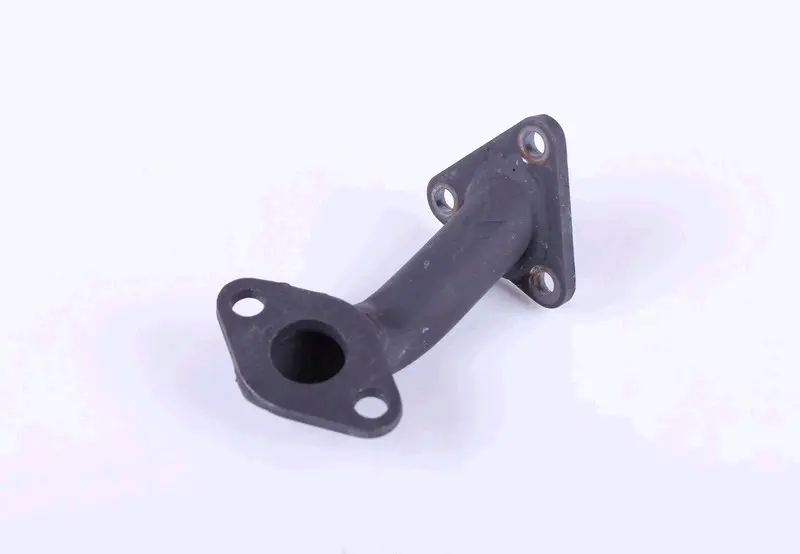

Конструкция состоит из изогнутой трубы и двух приваренных монтажных фланцев. На одном конце расположен треугольный фланец с тремя отверстиями под крепеж, на другом — фланец с двумя крепежными отверстиями. Такая форма задает взаимное положение двигателя и глушителя, поэтому колено следует подбирать не только по обозначению 156F. Для правильного выбора необходимо сопоставить геометрию обоих фланцев, количество отверстий, расположение центральных проходов, изгиб трубы и ориентацию детали относительно корпуса двигателя.

Назначение детали

Колено проводит отработавшие газы от выпускного канала двигателя к глушителю. Исправная деталь обеспечивает предусмотренное соединение компонентов выпускной системы и удерживает глушитель в штатном положении. Замена может потребоваться при сквозной коррозии, трещине трубы, повреждении сварного шва, деформации фланца либо разрушении крепежных отверстий. Поводом для осмотра также становятся следы прорыва газов и копоти около соединений, изменение звука выхлопа или ослабление крепления глушителя.

Что проверить при подборе

• Серию двигателя: деталь рассчитана на 156F; обозначение двигателя нужно сверить с данными установленного агрегата.
• Форму посадочных частей: сравните контуры обоих фланцев и количество крепежных точек со снятым коленом.
• Расположение отверстий: крепежные и центральные отверстия должны совпадать без смещения и доработки.
• Геометрию трубы: направление и величина изгиба определяют положение глушителя относительно двигателя и соседних деталей.
• Состояние сопрягаемых компонентов: до монтажа проверьте крепеж, посадочные поверхности и уплотнение выпускного соединения.

Даже при одинаковом обозначении двигателя встречаются отличия выпускных систем, связанные с исполнением техники и установленного глушителя. Наиболее надежный способ подбора — положить новую и демонтированную детали в одинаковом положении и последовательно сравнить оба фланца, межцентровое расположение отверстий, длину, изгиб и направление выходной части. Колено должно устанавливаться без принудительного разворота трубы и без натяжения глушителя.

Рекомендации по установке

Монтаж выполняют на остановленном и полностью остывшем двигателе. Перед установкой удаляют загрязнения и остатки старого уплотнения с посадочных поверхностей, затем проверяют, нет ли повреждений резьбы и крепежа. Фланцы совмещают свободно, после чего крепления наживляют и затягивают равномерно, не создавая перекоса. Глушитель не должен передавать на колено боковую нагрузку из-за неправильного положения или несовпадения точек крепления.

После сборки двигатель запускают для проверки соединений. Следы копоти, резкий звук около фланца или выход газов в месте стыка указывают на необходимость остановить двигатель и повторно проверить посадку, крепеж и уплотнение. Правильно подобранное колено 156F подходит для восстановления штатной конфигурации выпускной системы мотоблока или культиватора без изменения формы детали и крепежных точек.
