Пружина торкдрайвера AMG для Honda LEAD

Пружина торкдрайвера AMG для Honda LEAD

Пружина предназначена для обслуживания заднего ведомого шкива вариаторной трансмиссии скутеров Honda LEAD. Она устанавливается внутри торкдрайвера и взаимодействует с подвижной щекой шкива, поэтому состояние этой детали учитывают при ремонте вариатора, проверке привода и замене компонентов заднего шкива.

Во время работы вариатора ремень перемещается по поверхностям шкивов, а подвижная щека торкдрайвера изменяет свое положение. Центральная пружина противодействует ее перемещению и участвует в возврате механизма. Ее параметры должны соответствовать конструкции конкретного вариатора: неподходящая длина, диаметр или жесткость способны изменить поведение трансмиссии. Поэтому пружину следует выбирать как деталь для штатного ремонта, а не только по внешнему сходству.

Что проверить перед выбором

Название Honda LEAD обозначает семейство скутеров, включающее разные поколения и модификации. Перед заказом нужно определить точную модель техники и исполнение установленного вариатора. Если старая пружина доступна для сравнения, сопоставьте ее свободную длину, наружный и внутренний диаметры, диаметр витка, количество витков и форму опорных концов. Все измерения выполняют без растяжения и сжатия детали.

• Место установки: задний ведомый шкив вариатора — торкдрайвер.
• Назначение: противодействие перемещению подвижной щеки и участие в возврате механизма ведомого шкива.
• Применение: обслуживание вариаторной трансмиссии скутера Honda LEAD.

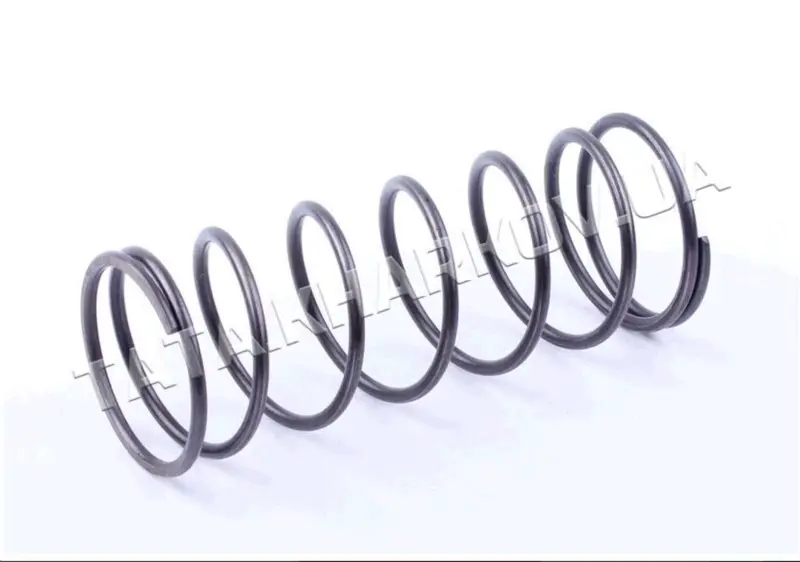

• Исполнение: цилиндрическая витая пружина темного цвета с открытыми опорными концами.
• Бренд позиции: AMG.

Когда пружину проверяют и меняют

Проверка уместна при разборке заднего вариатора, ремонте торкдрайвера, обслуживании сцепления или появлении замечаний к работе вариаторной трансмиссии. В сервисной документации Honda состояние пружины ведомого шкива оценивают по ее свободной длине и предусматривают замену при выходе этого параметра за установленный для модели предел. Универсального контрольного размера для всего семейства LEAD нет, поэтому нужное значение берут из руководства для конкретной модификации.

Одновременно осматривают поверхности обеих щек, направляющие пазы и штифты торкдрайвера, посадочные места пружины, ремень и детали сцепления. Такой осмотр помогает не ограничиваться одной деталью, если причина неисправности связана с износом соседних компонентов. Наличие трещин, выраженной деформации или поврежденных опорных участков также требует прекращения эксплуатации пружины.

Особенности установки

Узел ведомого шкива разбирают с учетом предварительного сжатия пружины. Для безопасного контроля деталей при снятии и сборке применяют подходящее приспособление для сжатия пружины сцепления и удержания шкива. После установки необходимо проверить правильность посадки обоих концов пружины, свободное перемещение подвижной щеки и корректную сборку всех снятых компонентов. Резьбовые соединения затягивают по моментам, указанным производителем для соответствующей версии скутера.

Не следует подбирать эту пружину по цвету или только по общему названию модели. Для уверенной совместимости сопоставьте конструкцию старой детали и параметры вариатора, а при измененной конфигурации привода учитывайте характеристики уже установленных ремня, роликов и шкивов. Профессиональная установка особенно желательна, если нет инструмента для контролируемого сжатия пружины.

Пружина AMG подойдет для планового обслуживания или восстановления торкдрайвера Honda LEAD после подтверждения конкретной модификации и совпадения основных установочных параметров. Правильный подбор сохраняет предусмотренную согласованность деталей заднего шкива и позволяет собрать вариатор без случайного изменения его настройки.
