Передний вариатор Honda Lead 90

Передний вариатор для Honda Lead 90

Деталь предназначена для передней части вариаторной трансмиссии двухтактного скутера Honda Lead 90, включая модификацию HF05. Она участвует в передаче крутящего момента от коленчатого вала к приводному ремню и в изменении передаточного отношения во время разгона. По мере увеличения оборотов ролики перемещаются по направляющим, подвижная щека изменяет положение относительно ответной части шкива, а ремень выходит на другой рабочий радиус. От состояния этой детали зависят правильное перемещение роликов и равномерная работа переднего шкива.

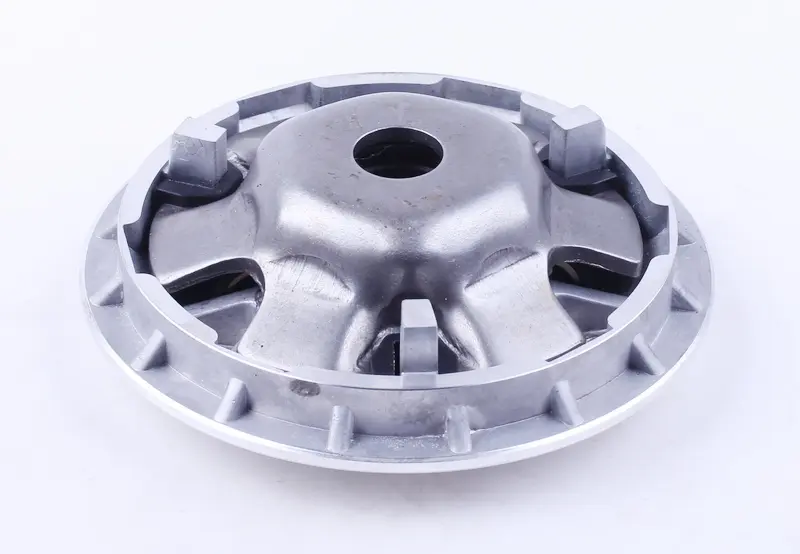

Корпус выполнен в форме круглой подвижной щеки с центральным отверстием и шестью внутренними направляющими для роликов. По наружной окружности расположены усиливающие ребра. Такая конфигурация соответствует конструкции переднего вариатора Honda Lead 90, где отдельно применяются неподвижная щека, втулка, ролики, направляющая пластина и ползуны. Представленная позиция не должна автоматически восприниматься как полный набор этих деталей: перед заказом следует отдельно уточнить комплект поставки.

Когда требуется замена

Передний вариатор проверяют при рывках во время старта, неравномерном разгоне, постороннем шуме под крышкой трансмиссии или заметном ухудшении реакции скутера на увеличение оборотов. Причиной подобных проявлений может быть не только корпус вариатора, поэтому во время разборки осматривают весь привод: ролики, их дорожки, втулку, направляющую пластину, ползуны, обе поверхности шкива и ремень. Основанием для замены самой детали служат выраженная выработка направляющих, сколы, трещины, деформация, люфт на сопрягаемых деталях либо повреждение поверхности, по которой перемещается ремень.

Что проверить при подборе

• Модель скутера: деталь рассчитана на Honda Lead 90; для точного подбора следует сверить модификацию HF05.
• Тип двигателя: применение относится к двухтактной версии Lead 90, а не к более поздним одноименным скутерам другой конструкции.
• Геометрия: сравните центральное отверстие, посадку втулки, наружный диаметр, глубину корпуса и расположение шести роликовых направляющих со снятой деталью.
• Сопряженные компоненты: ролики, пластина, ползуны, втулка, неподвижная щека и ремень должны подходить к выбранному корпусу и свободно занимать предусмотренные положения.
• Состав позиции: название обозначает передний вариатор, но наличие роликов, втулки, крыльчатки или крепежа необходимо уточнить до заказа.

Установка и контроль после ремонта

Монтаж выполняют на очищенный вал без перекоса и ударной посадки. Направляющие очищают от продуктов износа, ролики размещают в правильном положении, а пластину с ползунами устанавливают без заедания. На конусные поверхности шкива и ремень не должны попадать масло или смазка. Перед окончательной сборкой проверяют свободу перемещения подвижной щеки и правильную последовательность всех шайб и дистанционных деталей.

Крепеж переднего шкива затягивают моментом и способом, указанными в сервисной документации Honda Lead 90. Случайная последовательность сборки или недостаточная затяжка способны вызвать биение, шум и повреждение посадки. После установки полезно прокрутить привод вручную, убедиться в отсутствии зацепов, затем проверить работу трансмиссии на малых оборотах. Правильно подобранный и установленный передний вариатор возвращает штатную кинематику ременного привода и позволяет устранить последствия износа направляющих при ремонте Honda Lead 90.
