Реле поворотов электронное ПЭ-2М СОВЕК 6–12 В, до 100 Вт

Электронное реле поворотов ПЭ-2М СОВЕК

Мотоциклетный прерыватель формирует мигающий световой сигнал указателей поворота. Модель рассчитана на бортовые системы постоянного тока с номинальным напряжением 6 или 12 В и применяется при ремонте световой сигнализации мотоциклов ИЖ, ЯВА, Днепр и другой техники с подходящей схемой подключения. Допустимая мощность подключенной нагрузки — до 100 Вт.

Назначение и принцип работы

После включения левого или правого указателя электронная схема периодически подает питание на сигнальные лампы, создавая последовательное включение и выключение света. При наличии соответствующего штатного переключателя и разводки прерыватель также может участвовать в работе аварийной сигнализации. Для водителя это означает привычную прерывистую индикацию выбранного направления вместо постоянного свечения ламп.

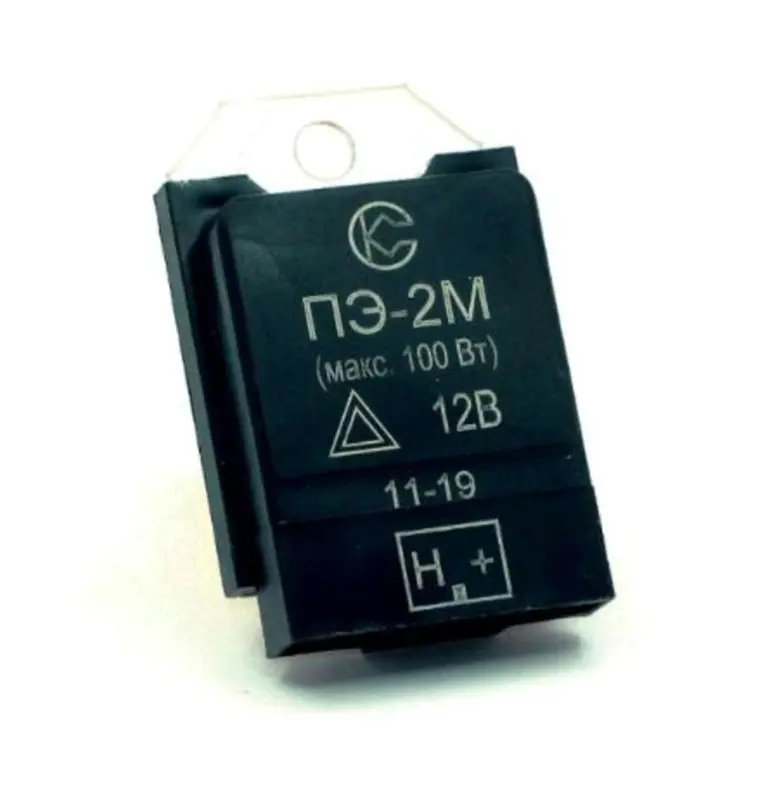

ПЭ-2М выполнен в закрытом черном корпусе с металлической монтажной пластиной. Герметичное исполнение защищает электронную часть от непосредственного воздействия влаги и загрязнений в месте установки. Электронный принцип работы не требует механической настройки контактов в процессе эксплуатации. Корпус снабжен обозначениями модели, допустимой мощности и подключения, поэтому при монтаже следует ориентироваться на схему конкретного мотоцикла и подписи возле выводов.

Что проверить при подборе

Совместимость определяется не только названием мотоцикла. У одной модели техники могут встречаться разные варианты проводки, напряжения и разъемов, особенно после ремонта или переоборудования. Перед покупкой сравните новый прерыватель со снятой деталью и проверьте параметры системы указателей.

• Напряжение: исполнение должно соответствовать фактическим 6 или 12 В в бортовой системе мотоцикла.
• Нагрузка: суммарная мощность ламп, одновременно работающих через прерыватель, не должна превышать 100 Вт.
• Подключение: назначение выводов сверяют со штатной схемой, а не только с их расположением на корпусе.
• Крепление: место установки должно позволять надежно зафиксировать реле за металлическую пластину без натяжения проводов.
• Применяемость: для ИЖ, ЯВА и Днепр необходимо учитывать конкретную модификацию, напряжение оборудования и ранее установленный тип прерывателя.

Практическая польза

• Электронное управление создает прерывистый световой сигнал без регулировки механических контактов, упрощая дальнейшее обслуживание указателей.
• Герметичный корпус уменьшает воздействие дорожной влаги и загрязнений на электронную часть при эксплуатации мототехники.
• Работа с системами на 6 и 12 В позволяет подобрать ПЭ-2М для разных вариантов отечественных и классических мотоциклов при совпадении подключения и нагрузки.

Установка и проверка

Перед монтажом питание мотоцикла отключают. Реле закрепляют в предусмотренном месте, после чего провода подключают строго по схеме техники и обозначениям выводов. Нельзя переносить соединения на новую деталь только по внешнему положению контактов: у разных прерывателей одинаково расположенные клеммы могут иметь другое назначение. Соединения должны быть чистыми, плотно зафиксированными и защищенными от случайного замыкания.

После установки последовательно проверяют левую и правую стороны, контрольную индикацию и, если она предусмотрена конструкцией мотоцикла, аварийный режим. Нестабильное мигание не всегда связано только с реле: перед окончательным выводом стоит проверить лампы, патроны, массу, разъемы, переключатель и состояние проводки. Замена ПЭ-2М уместна при отсутствии прерывистого сигнала, постоянном свечении исправных ламп либо хаотичной работе после исключения неисправностей соединений и осветительных приборов.
