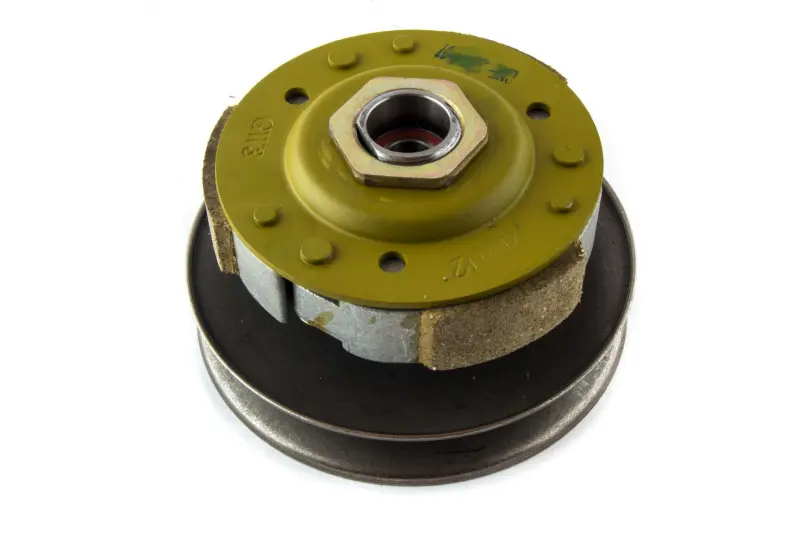

Задний вариатор Honda Lead 90 HF05 без барабана

Задний вариатор для Honda Lead 90 HF05 без барабана

Задний вариатор предназначен для ремонта ременной трансмиссии скутера Honda Lead 90 с обозначением модели HF05. Деталь объединяет ведомый шкив и центробежное сцепление с тремя фрикционными колодками. Она принимает усилие от приводного ремня, участвует в изменении передаточного отношения и подключает трансмиссию при повышении оборотов двигателя. Такой вариант подходит для восстановления штатной схемы привода, когда прежний задний вариатор изношен или требует замены в сборе.

Назначение и принцип работы

Ведомый шкив работает вместе с передним вариатором и ремнем. Во время изменения режима движения ремень перемещается по рабочим поверхностям шкивов, благодаря чему передаточное отношение меняется без ручного переключения ступеней. Центробежное сцепление отвечает за автоматическое подключение привода: с ростом оборотов колодки расходятся и взаимодействуют с внутренней поверхностью барабана. При снижении оборотов контакт прекращается, поэтому двигатель может работать на холостом ходу без постоянной передачи вращения на редуктор и заднее колесо.

Состояние заднего вариатора влияет на начало движения, реакцию скутера на открытие газа и согласованную работу ременной трансмиссии. Поводом для диагностики служат рывки при старте, вибрации, посторонний шум, неравномерное включение сцепления или заметный износ фрикционных накладок и рабочих поверхностей шкива. Эти признаки могут быть связаны и с соседними деталями, поэтому перед заменой необходимо проверить ремень, барабан сцепления, передний вариатор, крепеж и посадочные места.

Комплектация без барабана

В этой версии барабан сцепления не входит в состав детали. Для установки требуется исправный совместимый барабан, снятый со скутера, либо приобретенный отдельно. Перед повторным использованием старого барабана проверяют его внутреннюю рабочую поверхность, отсутствие выраженных борозд, перегрева, деформации и недопустимой выработки. Барабан должен соответствовать колодкам по посадке и рабочему диаметру: несовпадение этих параметров способно нарушить включение сцепления.

Конструкция включает ведомый шкив, центральную часть с креплением и трехколодочное центробежное сцепление. Покупателю не придется подбирать колодки отдельно от представленного узла, однако ремень, крепежные детали и барабан следует оценивать как самостоятельные позиции. Состав ремонтируемой трансмиссии лучше определить до разборки, особенно если на скутере ранее устанавливались нештатные компоненты.

Как проверить совместимость

• Модель скутера: Honda Lead 90.
• Обозначение модификации: HF05.
• Тип детали: задний ведомый вариатор с центробежным сцеплением.
• Исполнение: без барабана сцепления.
• Что сравнить: общую конструкцию снятой детали, посадку на вал, профиль и ширину шкива, расположение крепления, размеры сопряжения с барабаном.

Обозначение Lead встречается у скутеров разных поколений и с разными двигателями, поэтому одного названия семейства недостаточно. При выборе сверяют именно Honda Lead 90 и код HF05, а также параметры демонтированного вариатора. Не следует переносить совместимость с Lead 50, Lead 100 или другими моделями только из-за похожего внешнего исполнения: у деталей могут различаться посадки, диаметры и геометрия сопряжений.

Установка и обслуживание

Монтаж выполняют после снятия крышки ременной трансмиссии и барабана сцепления. До сборки очищают внутреннее пространство от пыли фрикционных накладок, осматривают ремень и поверхности обоих шкивов. Масло и пластичная смазка не должны попадать на ремень, колодки и внутреннюю поверхность барабана. Крепеж затягивают с моментом, предусмотренным руководством по ремонту Honda Lead 90 HF05, используя подходящий инструмент для удержания сцепления.

После установки проверяют свободное вращение, правильное положение ремня и отсутствие касания между деталями. Первый запуск проводят на устойчиво установленном скутере, контролируя равномерность работы трансмиссии. Точный подбор и одновременная проверка сопряженных компонентов помогают устранить причину неисправности, а не только ее внешнее проявление.
