Масляный фильтр TD для мотоблока 175N/180N (7/9 л.с.)

Масляный фильтр TD для двигателей 175N/180N

Фильтр предназначен для обслуживания мотоблоков с одноцилиндровыми четырехтактными дизельными двигателями 175N и 180N с водяным охлаждением. Эти обозначения относятся к семействам силовых агрегатов, применяемых на технике мощностью около 7–9 л.с. Деталь устанавливается в систему очистки моторного масла и задерживает загрязнения, которые появляются в смазочном материале во время эксплуатации двигателя.

Исправная фильтрация особенно важна для мотоблока, работающего под продолжительной нагрузкой, в пыльной среде и с частыми изменениями оборотов. Масло переносит продукты износа и другие частицы, поэтому состояние фильтра непосредственно влияет на чистоту смазочного материала, поступающего к сопряженным деталям двигателя. Своевременное обслуживание помогает не допускать работы системы с чрезмерно загрязненным или плохо пропускающим масло фильтром.

Конструкция и назначение

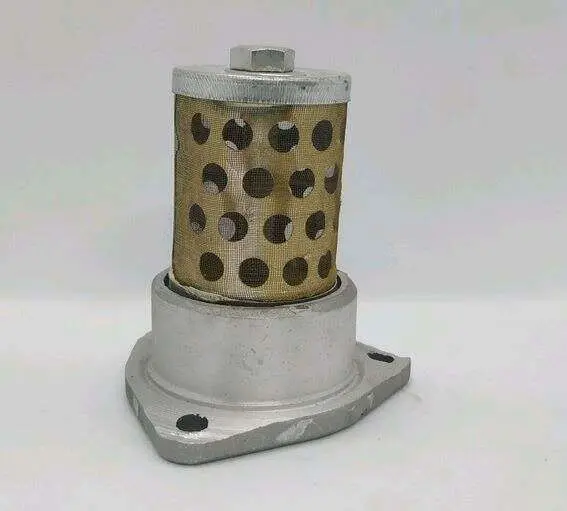

Фильтр выполнен в виде цилиндрического картриджа, установленного на корпусе с плоским крепежным фланцем. Наружный перфорированный кожух поддерживает фильтрующую часть и оставляет открытыми проходы для масла. На фланце предусмотрены два крепежных отверстия, а верхняя часть закрыта крышкой с шестигранным выступом. Такая форма должна совпадать с посадочным местом и расположением крепежа на двигателе.

Деталь рассчитана именно на масляную систему. Ее не следует подбирать как воздушный или топливный фильтр, даже если в каталогах запчастей для мотоблоков встречаются изделия похожей цилиндрической формы. Назначение, способ крепления и расположение каналов должны соответствовать штатной детали двигателя.

Что проверить при подборе

• Модель двигателя. Основной ориентир — обозначение 175N или 180N. Названия марки и модели самого мотоблока недостаточно, поскольку техника одной серии может выпускаться с разными двигателями.
• Мощностной класс. Товар относится к исполнению для двигателей, указываемых в карточках запчастей как 7/9 л.с. Мощность используется вместе с индексом двигателя, а не вместо него.
• Форма посадочного корпуса. Сравните контур фланца, положение двух крепежных отверстий, высоту основания и ориентацию цилиндрической части со снятым фильтром.
• Габариты. Перед заказом сопоставьте общую высоту, диаметр картриджа, расстояние между отверстиями и размеры посадочной плоскости. Точные размеры этого исполнения не заявлены, поэтому образец старой детали остается обязательным ориентиром.
• Исполнение масляных каналов. Отверстия и прилегающие поверхности должны совпадать без доработки корпуса. Установка детали с похожим внешним видом, но другой конфигурацией, недопустима.

Обозначения 175N и 180N важнее перечня торговых марок мотоблоков: такие двигатели применяются на технике разных производителей. Если на машине менялся двигатель либо масляный корпус, подбор выполняют по фактически установленному агрегату и старой детали.

Замена и установка

Фильтр проверяют при плановом обслуживании масляной системы, а также при выраженном загрязнении, повреждении фильтрующей части или нарушении прохождения масла. Периодичность обслуживания выбирают по руководству двигателя с учетом наработки и условий эксплуатации. Установка выполняется на остановленном и остывшем двигателе после очистки зоны вокруг корпуса, чтобы грязь не попала внутрь при разборке.

• Перед монтажом сравните новую и снятую детали по всем посадочным точкам и убедитесь, что картридж свободно размещается в предусмотренной полости.
• Очистите сопрягаемую поверхность от загрязнений и остатков старого уплотнения, не повреждая плоскость корпуса.
• Проверьте состояние применяемого уплотнения отдельно: его наличие в наборе для этой позиции не заявлено.
• Совместите отверстия без перекоса и затяните крепеж равномерно с усилием, предусмотренным инструкцией конкретного двигателя.

После сборки и заполнения системы маслом следует проконтролировать место соединения на отсутствие подтеканий. Фильтр TD 175N/180N подходит для ремонта и регулярного обслуживания мотоблока, когда подтверждены индекс дизельного двигателя, конфигурация фланца и размеры прежней детали.
