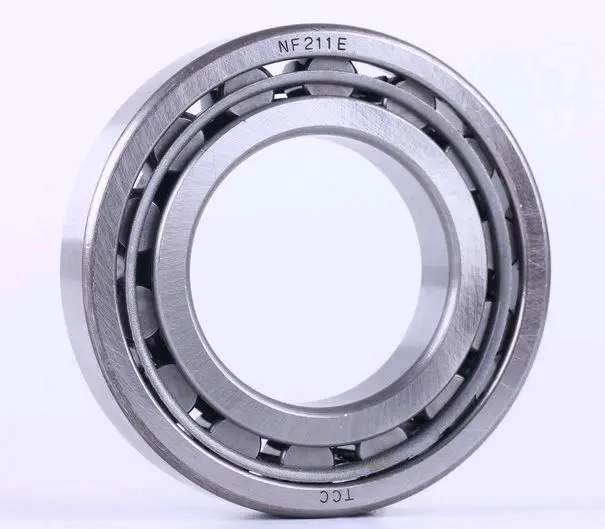

Роликовый подшипник коленвала NF211E 55×100×21 мм для 175N/180N

Роликовый подшипник коленвала NF211E для двигателей 175N/180N

Подшипник NF211E служит опорой коленчатого вала в картере дизельного двигателя мотоблока. Размеры детали составляют 55×100×21 мм: внутренний диаметр — 55 мм, наружный — 100 мм, ширина — 21 мм. Модель предназначена для применения в двигателях 175N и 180N при условии совпадения посадочных размеров и исполнения штатной детали.

Назначение и конструкция

Это однорядный цилиндрический роликовый подшипник открытого типа. Между внутренним и наружным кольцами расположен ряд цилиндрических роликов с сепаратором. Линейный контакт роликов с дорожками качения позволяет конструкции воспринимать преимущественно радиальную нагрузку, возникающую при вращении коленвала. Для исполнения NF также допустима ограниченная осевая нагрузка в одном направлении, поэтому при сборке необходимо сохранить предусмотренную производителем двигателя ориентацию подшипника.

Разъемная конструкция колец облегчает монтаж в узле, но требует аккуратного совмещения деталей. Перекос при соединении установленного кольца с роликовой частью способен оставить царапины на дорожках качения. После правильной установки подшипник поддерживает положение коленвала, обеспечивает его свободное вращение и участвует в сохранении корректной работы сопряженных посадок и уплотнений.

Что проверить при подборе

• Обозначение: требуется исполнение NF211E, поскольку подшипники серии 211 с другими буквенными индексами могут отличаться расположением бортов и способом осевой фиксации.
• Внутренний диаметр: 55 мм — размер посадки на вал.
• Наружный диаметр: 100 мм — размер посадочного места в картере.
• Ширина: 21 мм — ее необходимо учитывать вместе с положением буртов и соседних деталей.
• Применяемость: двигатели 175N и 180N. У разных выпусков и модификаций могут использоваться отличающиеся опоры, поэтому одного названия двигателя недостаточно без сверки размеров и конструкции.

Перед заказом сравните три габаритных размера, буквенно-цифровое обозначение и расположение бортов с демонтированным подшипником. Если старое кольцо осталось в картере или на валу, учитывайте его при сравнении: разъемная роликовая конструкция может разбираться на части во время демонтажа.

Когда требуется замена

Поводом для проверки подшипника становятся посторонний шум со стороны картера, ощутимый люфт коленвала, неравномерное или тугое проворачивание, вибрация, следы перегрева, повреждение роликов либо дорожек качения. Продолжительная работа с изношенной опорой увеличивает нагрузку на посадочные поверхности и сопряженные детали. При разборке двигателя следует проверить не только сам подшипник, но и вал, гнездо картера, упорные поверхности и состояние уплотнений.

Рекомендации по установке

Монтаж выполняют на очищенных посадочных поверхностях после проверки их размеров, формы и отсутствия задиров. Усилие прикладывают к тому кольцу, которое устанавливается с натягом: передавать давление через ролики и дорожки качения нельзя. Не следует наносить прямые удары по кольцам. Для запрессовки применяют подходящую оправку или пресс, а разъемные части соединяют без перекоса и принуждения.

Перед окончательной сборкой подшипник смазывают способом и составом, предусмотренными для конкретного двигателя. После монтажа коленвал должен проворачиваться равномерно, без заеданий и ненормального осевого смещения. Такой контроль помогает вовремя обнаружить перекос, загрязнение посадки или ошибочную ориентацию до полного закрытия картера.

NF211E 55×100×21 мм подходит для ремонта коленвального узла мотоблоков с двигателями 175N/180N, когда исходная деталь совпадает по типу, размерам и расположению фиксирующих бортов.
