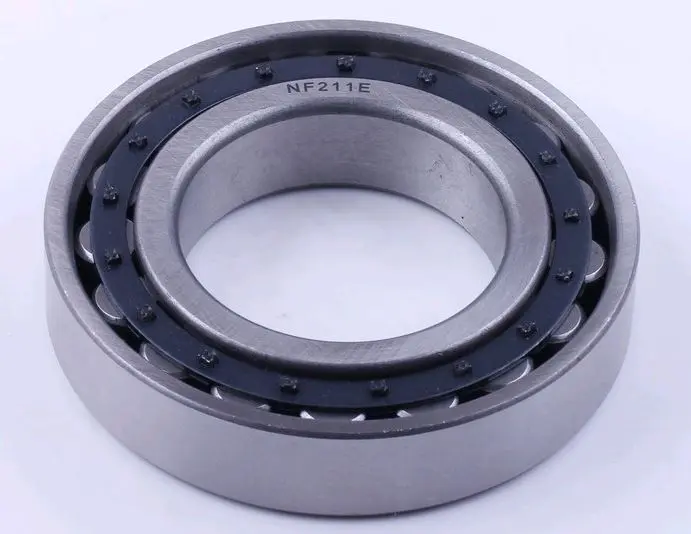

Подшипник коленвала NF211E 55×100×21 для двигателей 175N/180N TD

Подшипник коленвала NF211E 55×100×21 для двигателей 175N/180N

Однорядный цилиндрический роликовый подшипник предназначен для опоры коленчатого вала в двигателях мотоблоков серий 175N и 180N. Деталь воспринимает основную радиальную нагрузку, возникающую при вращении коленвала, поддерживает его положение относительно картера и обеспечивает качение между подвижной и неподвижной частями опоры. Обозначение модели — NF211E, внутренний диаметр составляет 55 мм, наружный — 100 мм, ширина — 21 мм.

Вместо шариков в подшипнике используются цилиндрические ролики. Их линейный контакт с дорожками качения рассчитан на значительные радиальные нагрузки. Исполнение NF имеет два борта на внутреннем кольце и один борт на наружном, поэтому способно воспринимать ограниченную осевую нагрузку в одном направлении. Буква E обозначает конструкцию с повышенной радиальной грузоподъёмностью при сохранении стандартных присоединительных размеров серии.

Что учитывать при подборе

Для правильного выбора недостаточно ориентироваться только на назначение детали. Необходимо одновременно сверить модель двигателя, обозначение подшипника и три посадочных размера. У NF211E отверстие имеет диаметр 55 мм, наружное кольцо — 100 мм, а общая ширина составляет 21 мм. Все три значения должны соответствовать валу, расточке картера и предусмотренному месту по ширине. Подшипники с похожим внешним видом, но другим буквенным индексом могут отличаться расположением бортов и направлением воспринимаемой осевой нагрузки.

Совместимость этой позиции заявлена для двигателей 175N и 180N. Перед ремонтом следует сопоставить исполнение установленного двигателя и параметры снятой детали. Особенно внимательно проверяют буквенное обозначение NF: варианты NU, NJ и NUP того же размерного ряда имеют другую внутреннюю схему фиксации колец и не должны выбираться как равнозначная замена без проверки конструкции опоры.

Конструктивные и практические особенности

• Цилиндрические ролики: линейный контакт роликов с дорожками позволяет опоре воспринимать высокую радиальную нагрузку, характерную для коленчатого вала.
• Разъёмная конструкция: кольца цилиндрического роликового подшипника можно устанавливать раздельно, что упрощает сборку при посадке с натягом.
• Исполнение NF: расположение бортов обеспечивает радиальную опору и восприятие ограниченного осевого усилия в одном направлении.
• Точные посадочные размеры: формат 55×100×21 позволяет проверить соответствие валу и картеру до начала сборки двигателя.

Когда требуется замена и как подготовиться к установке

Основанием для проверки подшипника служат заметный радиальный люфт коленвала, посторонний гул, неравномерное или тугое вращение, повреждение дорожек и роликов, следы перегрева либо коррозии. При разборке также оценивают состояние посадочной поверхности вала и гнезда картера: новый подшипник не устранит люфт, вызванный износом сопряжённых деталей. Одновременно проверяют чистоту масляных каналов и состояние предусмотренной двигателем системы смазывания.

Монтаж выполняют на очищенные посадочные поверхности с подходящей оснасткой. Усилие прикладывают непосредственно к тому кольцу, которое устанавливается с натягом; передавать его через ролики и дорожки нельзя. Прямые удары по кольцам способны оставить повреждения, которые проявятся шумом уже после сборки. Разъёмные части совмещают без перекоса, а окончательную свободу вращения коленвала контролируют до полного закрытия картера.

NF211E 55×100×21 подходит для планового ремонта и восстановления опоры коленвала двигателей 175N/180N при полном совпадении модели, размеров и схемы установки. Точная проверка посадок и корректный монтаж помогают сохранить геометрию опоры и избежать преждевременного повреждения нового подшипника.
