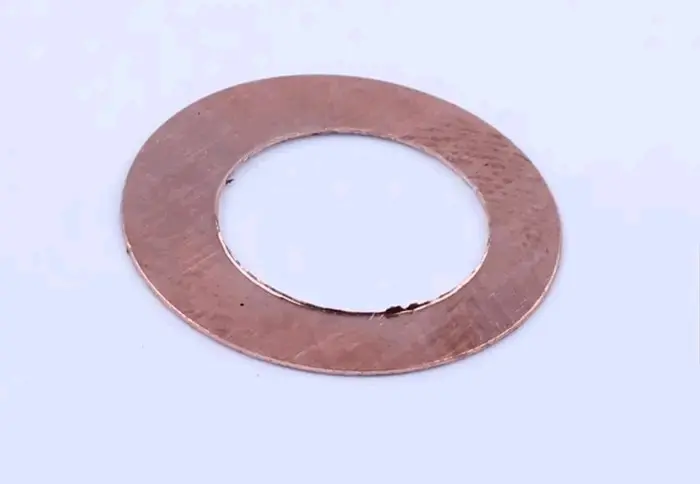

Уплотнительная шайба форсунки для двигателей 178F/186F

Уплотнительная шайба форсунки для двигателей 178F/186F

Медная шайба предназначена для установки под форсунку дизельных двигателей 178F и 186F с воздушным охлаждением. Она располагается между форсункой и ее посадочным местом в головке двигателя, уплотняя это соединение после затяжки крепления. Деталь имеет плоскую кольцевую форму с центральным отверстием и применяется при ремонте топливной аппаратуры, снятии форсунки или восстановлении герметичности ее посадки.

Назначение детали

Во время установки медная шайба обжимается между сопрягаемыми поверхностями и заполняет небольшие неровности посадочного места. Правильно подобранная деталь помогает изолировать зону форсунки от прорыва газов и просачивания топлива. Состояние этого соединения влияет не только на чистоту вокруг форсунки: нарушение уплотнения может сопровождаться нагаром возле ее основания, влажными следами, характерным запахом и шумом выходящих газов.

Шайбу целесообразно проверять при демонтаже форсунки, появлении загрязнений вокруг посадочного места или признаках потери герметичности. После обжатия медная деталь принимает форму сопрягаемых поверхностей, поэтому снятую шайбу не следует устанавливать повторно. При обслуживании необходимо убедиться, что старая деталь извлечена из углубления: две шайбы, установленные одна поверх другой, изменяют положение форсунки и мешают получить правильное уплотнение.

Как подобрать шайбу

Основной критерий совместимости — модель двигателя 178F либо 186F и исполнение установленной форсунки. Внутри этой группы встречаются разные варианты деталей, в том числе позиции для коротких и длинных форсунок, поэтому одного обозначения двигателя иногда недостаточно. До заказа следует сопоставить наружный и внутренний диаметры, толщину, форму кромок и профиль снятой шайбы с параметрами требуемой детали.

• Модель двигателя: применение предусмотрено для дизельных двигателей 178F и 186F с воздушным охлаждением.
• Место установки: шайба размещается под форсункой, на ее посадочном месте в головке двигателя.
• Материал: медь позволяет шайбе обжаться при установке и сформировать плотное соединение.
• Форма: плоское кольцо с центральным отверстием для соответствующей части форсунки.
• Проверка перед покупкой: учитывайте исполнение форсунки и фактические размеры демонтированной детали, а не только мощность мотоблока или внешний вид двигателя.

Рекомендации по установке

Работу выполняют на остановленном и остывшем двигателе, соблюдая чистоту возле разобранной топливной аппаратуры. После снятия форсунки старую шайбу нужно полностью удалить, а посадочную поверхность очистить от нагара и загрязнений, не повреждая ее. Новую деталь устанавливают ровно, без перекоса; форсунку располагают в штатном положении и закрепляют с усилием, указанным изготовителем конкретного двигателя. Произвольная чрезмерная затяжка не заменяет очистку посадочного места и правильный подбор шайбы.

После сборки проверяют область у основания форсунки на отсутствие влажных следов, выхода газов и нового нагара. Если соединение остается негерметичным, следует повторно проверить состояние посадочной поверхности, положение форсунки, соответствие размеров шайбы и крепление. Эта небольшая деталь рассчитана на конкретное место в системе впрыска, поэтому точное совпадение геометрии важнее выбора по общему обозначению мотоблока.

Шайба подходит для ремонта и обслуживания техники, оснащенной двигателем 178F или 186F, когда требуется восстановить уплотнение после снятия форсунки либо устранить признаки негерметичности ее посадки. Перед установкой обязательно сверьте модификацию двигателя, исполнение форсунки и размеры ранее установленной шайбы.
