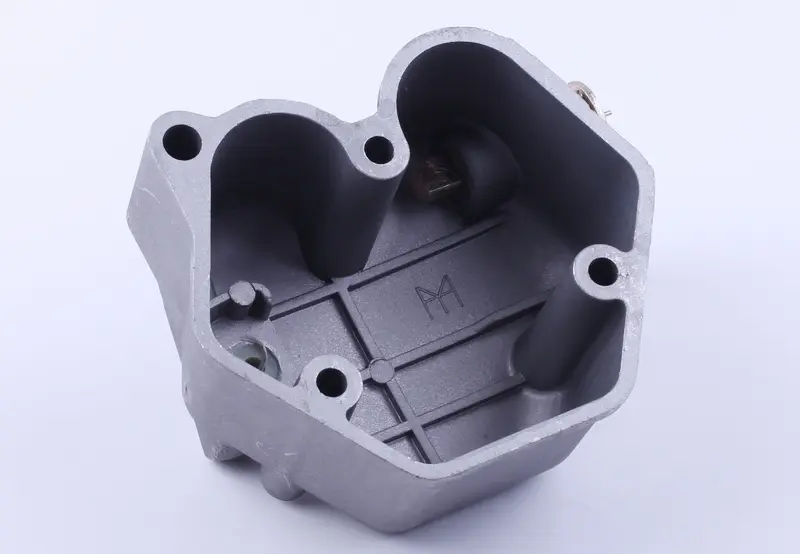

Крышка клапанов ZUBR для двигателя 186F, под 3 болта

Крышка клапанов ZUBR для двигателя 186F, под 3 болта

Крышка устанавливается на головку одноцилиндрового дизельного двигателя 186F и закрывает расположенный сверху клапанный механизм. Такое исполнение применяется на мотоблоках и другой технике с двигателем соответствующей модификации. Деталь рассчитана на крепление тремя болтами, поэтому подходит именно для головки с совпадающей схемой отверстий.

Корпус изготовлен из алюминия. В конструкции предусмотрен рычаг декомпрессора, связанный с механизмом облегчения запуска дизельного двигателя. Крышка образует закрытую полость над коромыслами и клапанами, а ее посадочный контур сопрягается с плоскостью головки через уплотнение. Исправное состояние корпуса, крепежных мест и прилегающих поверхностей необходимо для правильной установки детали и предотвращения выхода масла в зоне клапанного механизма.

Когда требуется замена

Новую крышку устанавливают при трещине или механическом повреждении корпуса, деформации посадочного края, разрушении крепежных проушин либо неисправности элементов декомпрессора. Поводом для проверки также служат следы масла по стыку крышки с головкой. Перед заменой следует определить причину: иногда достаточно обновить прокладку, но поврежденный или деформированный корпус уже не обеспечивает нормального прилегания.

Трехболтовую версию нельзя подменять внешне похожей крышкой под два болта. У двигателей семейства 186F встречаются разные исполнения верхней части головки, поэтому одного обозначения двигателя для уверенного подбора недостаточно. Сверьте количество креплений, расположение отверстий, форму посадочного контура, внутренние выемки и конструкцию декомпрессора со снятой деталью.

Основные данные

• Тип детали: крышка клапанов двигателя.
• Модель двигателя: 186F.
• Тип двигателя: одноцилиндровый дизельный, с воздушным охлаждением.
• Крепление: три болта.
• Материал корпуса: алюминий.
• Особенность конструкции: рычаг декомпрессора.
• Назначение: установка на головку двигателя мотоблока или другой техники с соответствующим вариантом 186F.

Что проверить перед установкой

Сначала сопоставьте новую и демонтированную крышки по всему посадочному периметру. Все три отверстия должны совмещаться с крепежными точками головки без смещения и принудительного поджатия. Проверьте, не упираются ли внутренние части корпуса в коромысла и другие детали, а рычаг декомпрессора должен располагаться так же, как на исходной конструкции. Если старая крышка отличается формой, числом болтов или устройством рычага, необходимо подбирать другую модификацию.

Перед монтажом очищают сопрягаемые поверхности от остатков старого уплотнения и загрязнений, не допуская попадания частиц внутрь головки. Прокладку проверяют отдельно: затвердевшее, разорванное или деформированное уплотнение повторно использовать не следует. Крышку устанавливают без перекоса, а три крепления затягивают постепенно и равномерно. Усилие выбирают по технической документации конкретного двигателя, поскольку чрезмерная затяжка способна повредить алюминиевый корпус или его посадочные зоны.

После сборки необходимо убедиться в свободной работе механизма декомпрессора и отсутствии контакта крышки с подвижными деталями. После первого запуска проверяют стык по периметру и крепежные точки. Такой контроль помогает сразу обнаружить перекос, неправильное уплотнение или несоответствие выбранной версии до продолжительной эксплуатации двигателя.
