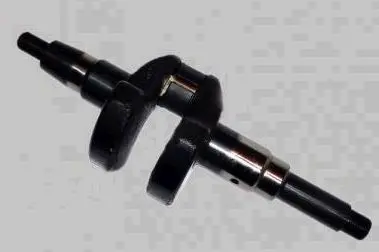

Коленвал 186F 9 л.с. под шпонку Ø25 мм

Коленвал для двигателя 186F с выходом под шпонку Ø25 мм

Коленчатый вал предназначен для ремонта дизельного двигателя 186F мощностью 9 л.с., применяемого на мотоблоках и другой малой технике. Деталь принимает усилие от шатуна, преобразует возвратно-поступательное движение поршня во вращение и передает крутящий момент на привод. От состояния шеек, посадочных поверхностей и геометрии коленвала зависят плавность вращения, уровень вибрации и нормальное взаимодействие деталей кривошипно-шатунного механизма.

Эта модификация имеет цилиндрический выход диаметром 25 мм со шпоночным пазом. Такое исполнение рассчитано на соединение с ответной деталью, которая фиксируется шпонкой: шкивом, муфтой либо другим приводным компонентом соответствующей конструкции. Шпонка препятствует проворачиванию соединенных деталей относительно друг друга и позволяет передавать крутящий момент. Коленвал нельзя заменять вариантом под шлицы, конус или резьбу, даже если обозначение двигателя совпадает.

Что учитывать при подборе

• Модель двигателя: базовое обозначение должно соответствовать серии 186F и исполнению мощностью 9 л.с.
• Тип выходного конца: цилиндрический вал со шпоночным пазом, а не шлицевое, коническое или резьбовое исполнение.
• Диаметр выхода: 25 мм; измерение выполняют по цилиндрической посадочной поверхности старой детали.
• Исполнение детали: голый коленвал без заранее установленных шестерен и подшипников. Состояние пригодных сопряженных компонентов оценивают отдельно.
• Сопрягаемые размеры: перед заказом сравнивают длину валов, диаметры и расположение шеек, посадки под подшипники или втулки, форму концов и положение шпоночного паза.

Обозначение 186F само по себе не заменяет проверку конструкции. В продаже встречаются коленвалы одной серии с выходом под шпонку, шлицы, конус или резьбу, а также голые и укомплектованные варианты. Поэтому надежнее снять старую деталь, очистить измеряемые поверхности и сопоставить все посадочные участки. Особенно внимательно проверяют сторону отбора мощности: диаметр 25 мм должен сочетаться с типом фиксации приводной детали.

Когда требуется замена

Основанием для дефектовки служат стук из картера, заметная вибрация, биение выходного конца, повреждение шпоночного паза, износ шеек или следы перегрева и прихватов. Такие проявления могут иметь несколько причин, поэтому перед ремонтом проверяют не только сам вал, но и шатун, вкладыши, подшипники или втулки, сальники, приводные шестерни и посадочные места картера. Установка нового коленвала без устранения износа сопряженных деталей может не решить исходную проблему.

Рекомендации по установке

Монтаж выполняют на разобранном и очищенном двигателе. Перед сборкой контролируют состояние посадок, масляных каналов и деталей, работающих с шейками коленвала. Новые сальники, вкладыши и подшипники подбирают по фактической конструкции двигателя и результатам измерений. При установке соблюдают положение шестерен и установочных меток, используют предусмотренную смазку и значения зазоров и моментов затяжки из руководства конкретного двигателя.

После сборки вал должен проворачиваться равномерно, без закусывания, чрезмерного люфта и контакта с картером. До запуска проверяют правильность установки шпонки и приводной детали, наличие масла и свободное вращение механизма. Такой порядок помогает исключить ошибку подбора и провести ремонт двигателя 186F с учетом состояния всех сопряженных компонентов.
