Крышка тормозного механизма бензопилы STIHL MS 180 KZ

Крышка тормозного механизма для STIHL MS 180 KZ

Деталь предназначена для ремонта бензопилы STIHL серии MS 180 и устанавливается в зоне цепного тормоза. Она закрывает соответствующую часть механизма, поддерживает предусмотренную компоновку деталей и отделяет их от открытого пространства под боковой частью корпуса. Такая крышка нужна при восстановлении пилы после повреждения штатной детали, ее деформации, появления трещин или износа посадочных участков.

Это отдельная корпусная деталь тормозного механизма, а не тормозная лента, рычаг включения или наружная крышка звездочки. Она сама не создает тормозное усилие, поэтому при ремонте необходимо проверить состояние всего механизма и точно определить поврежденную позицию. Замена одной крышки решает задачу только тогда, когда остальные детали исправны, правильно установлены и соответствуют конкретному исполнению пилы.

Что учитывать при подборе

Основной ориентир совместимости — бензопила STIHL MS 180. У этой серии встречаются разные варианты устройства натяжения цепи и боковой части корпуса, поэтому одного общего обозначения модели иногда недостаточно. Перед заказом сравните форму старой крышки, расположение крепежных и посадочных отверстий, контур краев, внутренний рельеф и точки сопряжения с соседними деталями. Выбранная крышка должна повторять геометрию снятой позиции без доработки отверстий и подрезания корпуса.

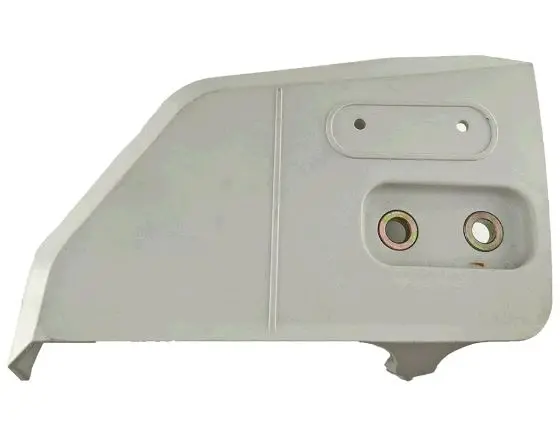

Данная модификация имеет вытянутую корпусную форму, два круглых посадочных отверстия с установленными кольцами и отдельное продолговатое углубление в верхней части. Эти признаки позволяют отличить ее от наружных крышек звездочки и деталей для других модификаций пилы. Обозначение KZ относится к варианту товара, но не подтверждает принадлежность к оригинальным деталям производителя пилы.

Проверка перед установкой

• Модель и исполнение пилы: проверьте полное обозначение техники и тип установленного механизма натяжения цепи.
• Геометрия: совместите новую и снятую крышки по внешнему контуру, отверстиям, выступам, углублениям и посадочным плоскостям.
• Состояние соседних деталей: осмотрите тормозную ленту, пружины, рычажные детали, крепеж и корпус. Трещины, сильный износ или деформация требуют отдельного устранения.
• Посадка: крышка должна располагаться ровно и без принудительного изгиба. Несовпадение отверстий или заметный перекос указывают на неподходящую модификацию либо неправильную сборку.
• Чистота места ремонта: перед сборкой удалите опилки и загрязнения, мешающие плотному прилеганию детали. Не изменяйте форму крышки для компенсации дефектов корпуса.

Когда требуется замена

Поводом для замены служат трещины, отломанные участки, деформация, повреждение крепежных зон или нарушение посадки. Продолжать сборку с поврежденной крышкой не следует: она может располагаться с перекосом и мешать корректному размещению деталей тормоза. Если старая позиция разрушилась после механического воздействия, дополнительно проверьте точки крепления и прилегающие поверхности корпуса бензопилы.

Работы выполняют на полностью остановленной и остывшей пиле. Перед разборкой снимают режущую гарнитуру в соответствии с инструкцией к конкретной версии MS 180, а состояние цепного тормоза проверяют после окончательной сборки. Если механизм заклинивает, не возвращается в исходное положение или собирается с усилием, пилу не используют до диагностики и правильного монтажа.
