Тепловой компенсатор выпускного клапана двигателя 178F (6 л.с.) TD

Тепловой компенсатор выпускного клапана двигателя 178F (6 л.с.) TD

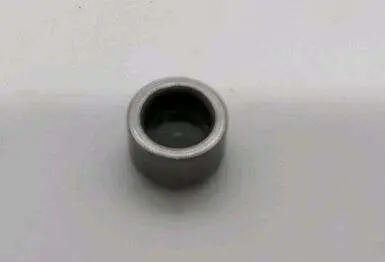

Компактная деталь клапанного механизма предназначена для установки со стороны выпускного клапана дизельного двигателя серии 178F мощностью 6 л.с. Компенсатор находится в зоне взаимодействия торца клапана и коромысла и участвует в формировании предусмотренного конструкцией теплового зазора. Этот зазор нужен для корректного закрытия клапана после нагрева деталей двигателя. Позиция подходит для ремонта головки цилиндра, восстановления разобранного механизма и замены изношенного или утраченного компенсатора.

Назначение детали

Во время работы коромысло передает усилие на клапан, обеспечивая его открытие в заданной фазе. Тепловой компенсатор служит промежуточной контактной деталью в этом соединении. Он устанавливается на выпускной клапан и учитывается при проверке зазора между деталями привода. Правильно собранный и отрегулированный механизм позволяет выпускному клапану полностью садиться в седло, а коромыслу — перемещаться без чрезмерного свободного хода.

Компенсатор не следует путать с самим выпускным клапаном, регулировочным винтом коромысла, пружиной или ее тарелкой. Это отдельная небольшая деталь цилиндрической формы с углублением. При разборке головки цилиндра она может оставаться на торце клапана либо отделяться от него, поэтому перед сборкой необходимо проверить наличие компенсатора и его положение. Установка неподходящей по высоте или посадочному профилю детали изменяет итоговый клапанный зазор, даже если остальные компоненты исправны.

Что проверить при подборе

• Модель двигателя: позиция предназначена для дизельного двигателя 178F мощностью 6 л.с.; обозначение двигателя следует сверять по данным установленного силового агрегата.
• Место установки: этот вариант относится к выпускному клапану. Деталь для другой позиции клапанного механизма нельзя выбирать только по внешнему сходству.
• Форма посадки: сравните диаметр, общую высоту, глубину внутреннего углубления и профиль контактной поверхности со снятым компенсатором.
• Состояние сопряженных деталей: проверьте торец клапана, коромысло и регулировочный винт. Выработка на соседних компонентах может мешать выставить предусмотренный зазор после установки новой детали.
• Конфигурация двигателя: одинаковая мощность техники сама по себе не подтверждает совместимость. Определяющим критерием остается серия двигателя 178F и исполнение его головки цилиндра.

Замена и регулировка

Поводом для проверки компенсатора становятся разборка клапанного механизма, ремонт головки цилиндра, заметная выработка контактной поверхности, деформация, повреждение посадочного углубления или невозможность отрегулировать зазор при исправных соседних деталях. При появлении стука в зоне клапанной крышки сначала проверяют весь привод клапана: один и тот же симптом может быть связан не только с компенсатором, но и с регулировкой, коромыслом, винтом или другими компонентами.

Монтаж выполняют при открытом доступе к клапанному механизму. Посадочные поверхности очищают, деталь размещают в предусмотренном положении на выпускном клапане, после чего контролируют правильность контакта с коромыслом. Компенсатор не должен быть установлен с перекосом или удерживаться загрязнениями. После сборки обязательно проверяют и выставляют тепловой зазор щупом по значению и процедуре, указанным изготовителем конкретного двигателя. Использовать случайное значение зазора нельзя: требования могут отличаться в зависимости от исполнения 178F.

После регулировки коленчатый вал вручную проворачивают в соответствии с сервисной процедурой и повторно контролируют движение коромысла и посадку клапана. Если зазор быстро изменяется либо его невозможно получить регулировочным винтом, дальнейшая проверка должна охватывать клапан, седло, коромысло и крепление его опоры. Такой подход помогает устранить причину неисправности, а не ограничиваться установкой одной детали. Компенсатор TD для 178F выбирают как точную ремонтную позицию выпускного клапана с обязательной сверкой размеров снятой детали и последующей настройкой механизма.
