Компенсатор выпускного клапана двигателя 188F

Тепловой компенсатор выпускного клапана для двигателя 188F

Компактная деталь клапанного механизма устанавливается на верхнюю часть стержня выпускного клапана. Ее также называют колпачком, наковальней или ротатором клапана. Компенсатор находится под крышкой головки цилиндра и работает в месте контакта выпускного клапана с приводом газораспределительного механизма. Он предназначен именно для выпускной стороны и не является впускным клапаном, толкателем или гидравлическим компенсатором.

Деталь рассчитана на бензиновый двигатель серии 188F, применяемый в мотоблоках и другой технике с двигателем такого типа. При подборе ориентируйтесь прежде всего на обозначение двигателя, конструкцию выпускного клапана и размеры установленного колпачка. Одинаковое назначение детали еще не означает взаимозаменяемость: у разных версий головки цилиндра могут отличаться стержень клапана, пружинная тарелка и посадочная геометрия.

Конструкция и назначение

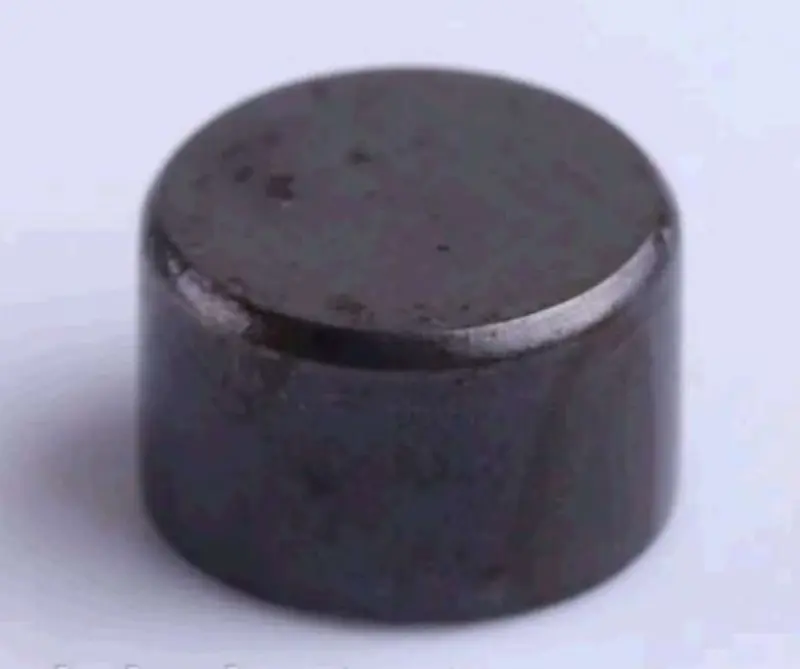

Компенсатор выполнен в виде небольшого цилиндрического колпачка. Его наружный диаметр составляет 9 мм, внутренний — 6,3 мм, высота — 6 мм. Номинальная масса детали — 2 г. Колпачок надевается на верх стержня выпускного клапана и используется вместе с соответствующей тарелкой пружины. Такое расположение подтверждает, что это отдельная деталь выпускной стороны газораспределительного механизма, а не полный клапанный комплект.

Выпускной клапан работает при высокой тепловой нагрузке, поэтому правильная сборка сопряженных деталей и корректный клапанный зазор особенно важны. Установка неподходящего по высоте или посадочному диаметру колпачка изменяет геометрию контакта и способна повлиять на величину зазора. По этой причине новую деталь нельзя подбирать только по внешнему сходству.

Что проверить перед заказом

• Модель двигателя: обозначение 188F должно соответствовать данным на двигателе или в технической документации машины.
• Место установки: эта версия предназначена для верхней части стержня выпускного клапана; впускная сторона может иметь другую конструкцию.
• Размеры старой детали: сравните наружный диаметр 9 мм, внутренний диаметр 6,3 мм и высоту 6 мм.
• Пружинную тарелку: конструкция тарелки должна предусматривать работу с таким колпачком; устанавливать его в несовместимую сборку нельзя.
• Состояние сопряженных поверхностей: при разборке проверьте торец стержня клапана, контактную поверхность коромысла, пружину и тарелку на износ, сколы и деформацию.

Замена и установка

Для монтажа требуется доступ к клапанному механизму под крышкой головки цилиндра. Работы выполняют на остановленном и остывшем двигателе. Перед разборкой исключают случайный запуск, а детали впускной и выпускной сторон раскладывают отдельно, чтобы не перепутать их при сборке. Компенсатор устанавливают на выпускной клапан в предусмотренном конструкцией положении, одновременно контролируя правильную посадку пружины и ее тарелки.

После сборки необходимо проверить и при необходимости отрегулировать клапанный зазор по сервисным данным конкретной модификации двигателя 188F. Универсальное значение использовать не следует: настройка зависит от исполнения мотора и выполняется в положении, указанном производителем. Затем проверяют свободную работу клапанного механизма и герметичность установки крышки головки. Если ремонт связан с разрушением старого колпачка, выраженной выработкой или посторонним шумом, следует установить причину повреждения и оценить состояние остальных деталей привода клапана.

Этот компенсатор подходит для ремонта выпускной стороны двигателя 188F, когда требуется заменить отсутствующий, поврежденный либо изношенный колпачок с совпадающими параметрами. Точная сверка размеров и конструкции до разборки помогает избежать повторного ремонта и восстановить штатную компоновку клапанного механизма.
