Тепловой компенсатор выпускного клапана 177F/188F (9/13 л.с.) TD

Тепловой компенсатор выпускного клапана 177F/188F TD

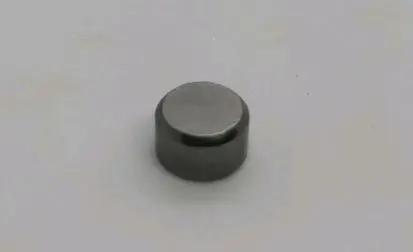

Компактная механическая деталь клапанного механизма предназначена для бензиновых четырехтактных двигателей 177F и 188F мощностью 9 и 13 л.с. Такие моторы применяются на мотоблоках и другой технике с одноцилиндровым двигателем воздушного охлаждения. Компенсатор устанавливается со стороны выпускного клапана в головке цилиндра и используется совместно с соответствующей тарелкой клапанной пружины.

Назначение детали

Компенсатор имеет колпачковую форму и надевается на верхнюю часть стержня выпускного клапана. В клапанном механизме он образует контактную поверхность, через которую передается усилие привода клапана. Деталь относится к механической системе регулировки: она не является автоматическим гидрокомпенсатором и не отменяет проверку теплового зазора после сборки.

Правильное положение компенсатора особенно важно для выпускного клапана, который работает при высокой температуре отработавших газов. Деталь должна ровно располагаться на стержне, не перекашиваться и соответствовать установленной тарелке пружины. После ремонта головки цилиндра ее наличие и посадку проверяют до окончательной регулировки клапанов.

Что сверить при подборе

• Модель двигателя: изделие рассчитано на моторы с обозначениями 177F и 188F. Мощность техники сама по себе недостаточна для выбора, поскольку двигатели одинакового класса могут иметь различия в клапанном механизме.
• Место установки: это компенсатор именно выпускного клапана. Детали впускной и выпускной сторон нельзя считать взаимозаменяемыми без проверки конструкции конкретного двигателя.
• Форма старой детали: сопоставьте наружный профиль, высоту, посадочное углубление и контактную поверхность. Точные размеры следует снимать с демонтированного образца.
• Конструкция тарелки пружины: компенсатор должен использоваться с тарелкой, рассчитанной на такую схему установки. Несоответствующее сопряжение не обеспечивает правильной посадки.
• Состояние сопряженных деталей: одновременно осмотрите торец стержня клапана, тарелку, пружину и детали привода. Новый компенсатор не устраняет износ других компонентов головки цилиндра.

Проверка и установка

Поводом для замены служат потеря детали при разборке, повреждение кромки, деформация, заметная выработка или неровная контактная поверхность. Проверка также нужна после ремонта головки цилиндра и работ с выпускным клапаном. Устанавливать компенсатор следует на очищенный и исправный стержень при разобранном клапанном механизме, контролируя его свободную и ровную посадку.

После сборки необходимо вручную провернуть двигатель и убедиться, что клапанный механизм движется без перекоса и заедания. Затем измеряют и регулируют клапанный зазор по техническим данным конкретной модификации двигателя. Универсальное значение зазора использовать не следует: настройка зависит от исполнения мотора и выполняется на холодном двигателе в положении, предусмотренном инструкцией по обслуживанию.

Компенсатор TD подходит для ремонта выпускной стороны клапанного механизма 177F/188F, когда требуется восстановить штатную схему сборки. Перед заказом надежнее всего определить обозначение двигателя на технике и сравнить геометрию детали с ранее установленной.
