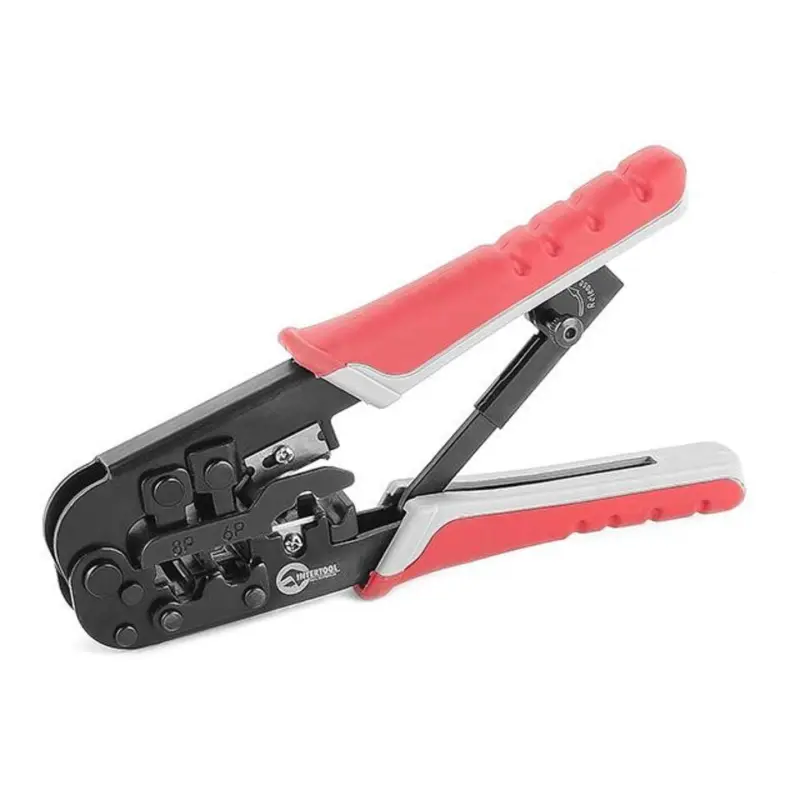

Кримпер INTERTOOL HT-7052 для штекеров RJ11, RJ12 и RJ45

Кримпер INTERTOOL HT-7052 для модульных штекеров

INTERTOOL HT-7052 предназначен для монтажа модульных разъемов на телефонные и сетевые кабели. Рабочие гнезда рассчитаны на штекеры RJ11, RJ12 и RJ45, поэтому одним инструментом можно выполнять распространенные операции при прокладке телефонных линий, подключении сетевого оборудования, изготовлении коммутационных шнуров и восстановлении кабелей с поврежденным коннектором. Клещи работают вручную и подходят как для периодического домашнего ремонта, так и для регулярных монтажных задач.

Обжим выполняется при сведении рукояток: рабочая матрица прижимает контакты установленного штекера к жилам кабеля. Храповый механизм разбивает ход рукояток на последовательные этапы и помогает завершить полный цикл без случайного ослабления усилия посередине операции. Возвратная пружина раскрывает рукоятки после завершения обжима, подготавливая инструмент к следующему коннектору. Такая конструкция особенно удобна при изготовлении нескольких кабелей подряд.

Подготовка и обжим кабеля

В конструкцию включены резак и приспособление для снятия наружной изоляции. Кабель можно обрезать до нужной длины, подготовить оболочку, расположить проводники по требуемой схеме и вставить их в соответствующий штекер. После проверки положения жил коннектор устанавливают в подходящее гнездо кримпера и полностью сводят рукоятки. Совмещение трех операций в одном инструменте сокращает количество отдельных приспособлений на рабочем месте и помогает выполнять подготовку последовательно.

Перед обжимом проводники необходимо выровнять и обрезать без перекоса. Каждая жила должна войти в свой канал до упора, а наружная оболочка кабеля — попасть под фиксирующую часть коннектора. Раскладку проводников выбирают по схеме конкретной линии или оборудования. После прессования проверяют, что контакты опущены равномерно, штекер надежно удерживает оболочку, а кабель не выходит из корпуса при умеренном натяжении. Для сетевого соединения готовую линию желательно проверить подходящим кабельным тестером.

Практические преимущества

• Три формата штекеров: гнезда для RJ11, RJ12 и RJ45 позволяют обслуживать телефонные и сетевые кабели одним кримпером.
• Храповый привод: контролирует последовательность сжатия и помогает довести обжим до завершения за один рабочий цикл.
• Встроенная подготовка кабеля: резак и функция снятия изоляции позволяют обрезать кабель и подготовить оболочку без отдельного инструмента.
• Возвратная пружина: автоматически разводит рукоятки после сжатия, что упрощает повторяющиеся операции.
• Двухкомпонентные рукоятки: формируют удобную поверхность для удержания инструмента во время приложения усилия.

Что проверить при выборе

Главный критерий подбора — фактический тип коннектора. Эта модель рассчитана на RJ11, RJ12 и RJ45; обозначение RJ14, встречающееся в отдельных названиях товара, не следует использовать как подтвержденную характеристику инструмента. Также нужно учитывать конструкцию приобретаемых штекеров и кабеля: обычные и сквозные коннекторы могут требовать различной геометрии матрицы и способа обрезки проводников. HT-7052 выбирают для стандартных модульных штекеров указанных форматов, а не для коаксиальных разъемов, силовых наконечников или изолированных клемм.

Перед началом работы полезно выполнить пробный обжим на отрезке того же кабеля и коннекторе того же типа. Это позволяет проверить глубину установки штекера, расположение жил и завершение храпового цикла. Матрицу следует содержать чистой, а режущую кромку — беречь от применения к материалам, для которых она не предназначена. INTERTOOL HT-7052 станет практичным выбором для самостоятельного изготовления патч-кордов, ремонта сетевых подключений и монтажа телефонных кабелей с совместимыми модульными штекерами.
