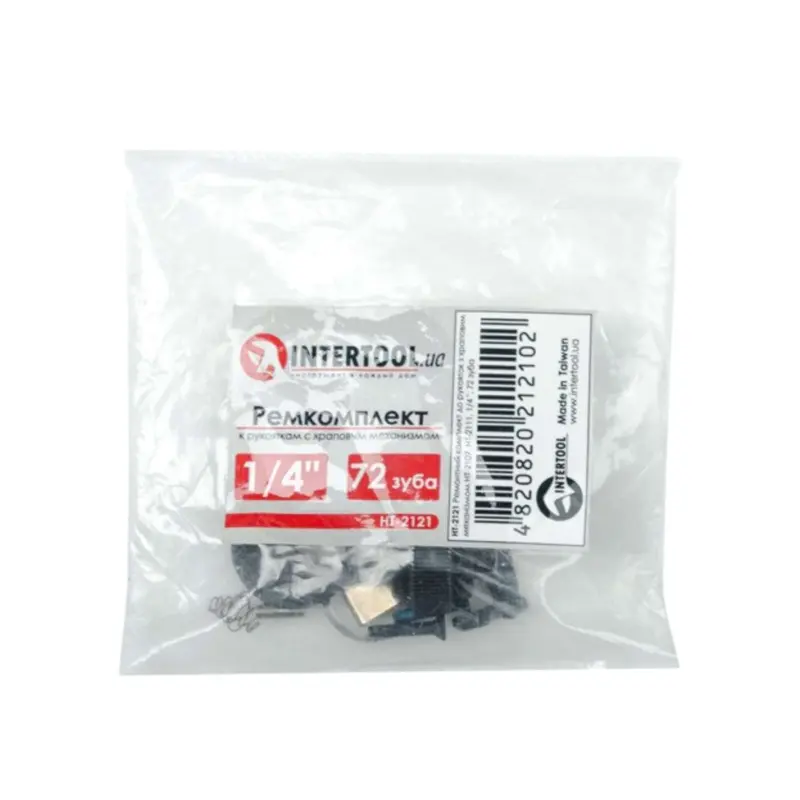

Ремкомплект трещотки INTERTOOL HT-2121, 1/4″, 72 зуба

Ремкомплект трещотки INTERTOOL HT-2121, 1/4″, 72 зуба

Набор предназначен для восстановления храпового механизма рукояток INTERTOOL HT-2107, HT-2111 и ET-8001. Он позволяет заменить внутренние детали трещотки, если привод начал проскальзывать, переключатель направления работает нестабильно либо механизм перестал нормально передавать усилие. Такой ремонт сохраняет исправную рукоятку и возвращает инструмент в работу без приобретения трещотки в сборе.

Назначение и устройство

HT-2121 рассчитан на приводной квадрат 1/4″ и механизм с 72 зубьями. Размер квадрата определяет совместимость с торцевыми головками, а число зубьев должно соответствовать конструкции ремонтируемой рукоятки. Эти параметры необходимо проверять вместе: совпадения только размера 1/4″ недостаточно, если внутри установлен механизм другого типа или с иным количеством зубьев.

В набор входят зубчатое колесо с квадратом 1/4″, переключатель направления, две пружины, две собачки храповика, стопорное кольцо, крышка и три крепежных болта. Всего предусмотрено 11 деталей. Состав охватывает основные компоненты, участвующие в зацеплении, реверсе и фиксации механизма внутри головной части рукоятки.

Практическая польза

• Механизм на 72 зуба обеспечивает частые точки зацепления, поэтому рукоятке требуется небольшой угол возвратного движения при работе в ограниченном пространстве.
• Две собачки, пружины и зубчатое колесо позволяют восстановить передачу усилия и корректное переключение направления при износе соответствующих внутренних деталей.
• Отдельные крышка, стопорное кольцо и крепеж помогают заново собрать и зафиксировать механизм после обслуживания.

Как правильно подобрать

Наиболее надежный вариант выбора — использовать комплект для заявленных моделей HT-2107, HT-2111 или ET-8001. Перед разборкой также следует проверить квадрат 1/4″ и конфигурацию механизма на 72 зуба. Внешне похожие трещотки могут отличаться формой посадочного места, расположением переключателя, устройством собачек и способом крепления крышки, поэтому одного совпадения общего размера инструмента недостаточно.

Если ремонтируется рукоятка другой модели, необходимо сопоставить старые детали с компонентами набора: форму зубчатого колеса и переключателя, количество и расположение собачек и пружин, диаметр стопорного кольца, очертания крышки и точки установки трех болтов. Устанавливать набор стоит только при полном конструктивном совпадении. Заявленная совместимость с моделями других производителей не является универсальной для всех трещоток 1/4″.

Установка и проверка

Разборку удобно выполнять на чистой рабочей поверхности, раскладывая снятые детали в порядке демонтажа. До извлечения старого механизма следует запомнить положение переключателя, собачек и пружин: от их ориентации зависит переключение направления и правильное зацепление с зубчатым колесом. Посадочную полость очищают от загрязнений и обломков изношенных деталей, не повреждая корпус рукоятки.

После установки зубчатого колеса, переключателя, пружин и собачек механизм закрывают крышкой, фиксируют стопорным кольцом и предусмотренными болтами. Сначала проверяют свободное переключение реверса, вращение в обе стороны и уверенное зацепление без нагрузки. Затем устанавливают головку 1/4″ и убеждаются, что квадрат удерживает ее штатным способом. Если корпус рукоятки деформирован, посадочные места повреждены или крепежные точки разрушены, одной замены внутренних деталей может быть недостаточно.

INTERTOOL HT-2121 подходит для планового обслуживания и ремонта совместимых компактных трещоток, когда рукоятка и ее головная часть сохранили исправную геометрию. Точная проверка модели, квадрата, числа зубьев и расположения деталей помогает избежать несовместимости и получить корректную работу реверсивного механизма после сборки.
