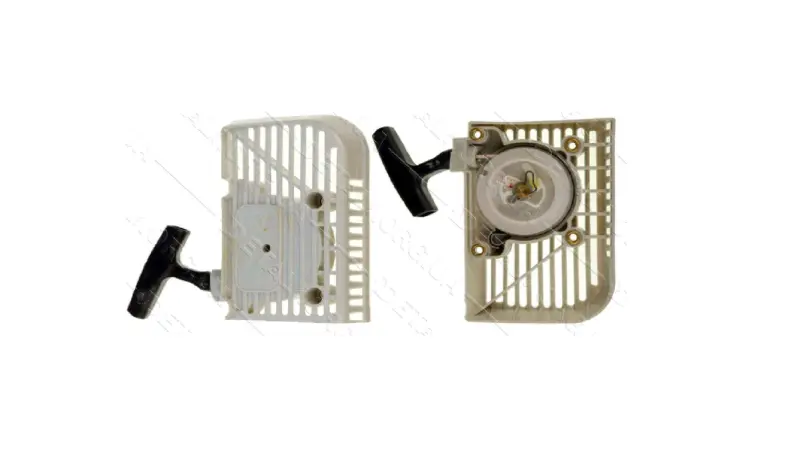

Стартер в сборе для мотокос STIHL FS 160, FS 220, FS 280 WOODMAN

Стартер в сборе для STIHL FS 160, FS 220 и FS 280

Ручной стартер WOODMAN предназначен для восстановления системы запуска мотокос STIHL FS 160, FS 220 и FS 280. Деталь устанавливается со стороны двигателя и позволяет оператору раскручивать мотор вытягиванием пускового шнура. Формат в сборе удобен при ремонте, когда поврежден не один компонент, а корпус, возвратный механизм, шнур либо рукоятка старого стартера.

Конструкция и назначение

Стартер объединяет в одном корпусе шкив с намотанным шнуром, возвратный механизм и наружную рукоятку. При вытягивании рукоятки механизм передает вращение на сопряженную часть двигателя. После отпускания шнур должен плавно вернуться в корпус, чтобы стартер был готов к следующему пуску. Решетчатая форма корпуса соответствует расположению детали на указанных мотокосах и не требует переноса корпуса со снятого стартера.

Замена стартера может потребоваться, если шнур оборвался или перестал втягиваться, рукоятка повреждена, шкив вращается с заеданием, корпус имеет трещины либо механизм не зацепляет двигатель при рывке. Установка сборной детали позволяет заменить весь пусковой механизм одной позицией, не разбирая старый стартер для восстановления отдельных внутренних компонентов.

Как проверить совместимость

Основной критерий выбора — точная модель мотокосы: этот стартер заявлен для STIHL FS 160, FS 220 и FS 280. Обозначение FS без полного номера недостаточно, поскольку стартеры разных серий могут отличаться корпусом, расположением креплений и геометрией зацепления. Если шильдик техники поврежден или модель читается не полностью, перед покупкой следует определить ее по документации на мотокосу.

Дополнительно сравните снятую деталь с новым стартером по нескольким признакам:

• общему контуру и габаритам корпуса;
• расположению и количеству крепежных точек;
• стороне выхода пускового шнура и положению рукоятки;
• форме центральной зоны, которая соединяется с ответной частью двигателя;
• посадке корпуса относительно соседних деталей мотокосы.

Совпадение только одного признака не заменяет проверку модели. Не следует распространять совместимость на другие мотокосы STIHL или технику с похожим внешним видом без отдельного подтверждения: даже близкие серии могут использовать иное крепление либо другой привод стартера.

Установка и проверка после замены

Перед монтажом снимают неисправный стартер и проверяют состояние ответной части пускового привода на двигателе. Новый корпус должен становиться на штатное место без перекоса и принудительного подгибания. Крепления затягивают равномерно, поскольку смещенный корпус может мешать свободному вращению шкива и возврату шнура. Крепежные детали следует использовать только подходящие для конкретной мотокосы; их наличие в составе этой позиции не заявлено.

После установки несколько раз медленно вытяните рукоятку на небольшую длину. Шнур должен двигаться без закусывания, механизм — вступать в зацепление, а рукоятка — возвращаться к корпусу. Во время обычного запуска сначала выбирают свободный ход до ощутимого зацепления, затем выполняют уверенное вытягивание. Не вытягивайте шнур до предельной длины и не бросайте рукоятку: сопровождайте ее рукой при обратном ходе. Такой порядок уменьшает ударную нагрузку на шнур и возвратный механизм.

Стартер подходит для ремонта штатной ручной системы запуска указанных моделей. Точная проверка модели, конфигурации корпуса и крепежных точек до установки помогает выбрать деталь без ошибочного переноса совместимости с других серий.
