Цилиндро-поршневая группа для бензопилы St M 230, Ø40 мм, никасил

ЦПГ для бензопилы St M 230 с диаметром цилиндра 40 мм

Комплект предназначен для ремонта цилиндро-поршневой части двигателя бензопилы St M 230. Он объединяет цилиндр, поршень и необходимые детали его установки, поэтому подходит для восстановления мотора после износа или повреждения сопряженных поверхностей. Диаметр цилиндра и поршня составляет 40 мм, а рабочая поверхность цилиндра имеет никасиловое покрытие.

Цилиндр образует камеру, в которой перемещается поршень, а поршневые кольца уплотняют зазор между деталями. От состояния этой пары зависят сжатие топливной смеси, передача усилия на кривошипно-шатунный механизм и стабильность работы двигателя. Наружное оребрение цилиндра увеличивает площадь теплоотдачи во время работы бензопилы. Черное исполнение соответствует заявленному варианту детали.

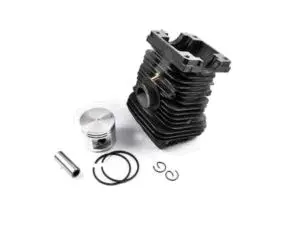

Состав комплекта

• Цилиндр Ø40 мм с наружным охлаждающим оребрением и никасиловым покрытием рабочей поверхности.
• Поршень Ø40 мм, подобранный для установки в цилиндр этого типоразмера.
• Два поршневых кольца, обеспечивающие уплотнение между поршнем и стенкой цилиндра.
• Поршневой палец, соединяющий поршень с шатуном двигателя.
• Два стопорных кольца для фиксации поршневого пальца.

Такой набор позволяет заменить основные сопряженные детали одновременно, не оставляя в отремонтированном двигателе старый поршень или изношенные кольца вместе с новым цилиндром. ЦПГ применяют, когда на поверхности цилиндра или поршня появились задиры, кольца утратили подвижность либо двигатель потерял компрессию. Поводом для диагностики также могут быть затрудненный запуск, снижение тяги и нестабильная работа, однако перед ремонтом необходимо определить фактическую причину неисправности.

Как правильно подобрать ЦПГ

Основные ориентиры при выборе — модель бензопилы St M 230 и диаметр 40 мм. Одного совпадения диаметра недостаточно: до установки следует сопоставить старый и новый цилиндры по расположению крепежных отверстий, форме впускного и выпускного каналов, посадке на картер и конфигурации наружных элементов. Поршень необходимо сравнить по диаметру, высоте, расположению пальца и форме окон. Эти проверки исключают установку детали другого исполнения, которая внешне может иметь близкие размеры.

Если бензопила ранее ремонтировалась или собрана с деталями другой версии, ориентироваться только на обозначение модели не следует. Снимите старую ЦПГ, очистите ее от загрязнений и сравните обе детали непосредственно перед сборкой. Отдельно проверьте, соответствуют ли кольца канавкам поршня, свободно ли они перемещаются в канавках и правильно ли ориентированы относительно фиксирующих штифтов.

Рекомендации по установке

Перед монтажом необходимо проверить состояние шатуна, игольчатого подшипника, коленчатого вала и картера. Люфт, загрязнение, поврежденный подшипник или посторонние частицы способны быстро испортить новую поршневую группу. Причину прежних задиров также нужно устранить: проверить герметичность впуска, настройку питания двигателя, подачу смазочной смеси и чистоту охлаждающих каналов.

При сборке поршень устанавливают в правильном направлении, кольца располагают в предусмотренных канавках, а стопорные кольца полностью заводят в посадочные места. Рабочие поверхности следует собирать чистыми и смазанными подходящим для двигателя составом. Крепеж цилиндра затягивают равномерно с соблюдением требований изготовителя бензопилы. После сборки проверяют свободное перемещение механизма вручную, отсутствие заеданий и герметичность соединений.

ЦПГ Ø40 мм подходит для полноценного ремонта верхней части двигателя St M 230, когда требуется заменить цилиндр и поршень единым согласованным набором. Тщательная проверка совместимости и устранение причины первоначального повреждения помогают получить ожидаемый результат ремонта и избежать повторного износа новых деталей.
