Крышка воздушного фильтра для бензопилы STIHL MS 361

Крышка воздушного фильтра для бензопилы STIHL MS 361

Корпусная деталь закрывает отсек воздушного фильтра и карбюратора бензопилы STIHL MS 361. Она устанавливается снаружи и отделяет обслуживаемые компоненты от опилок и крупной грязи, возникающих во время пиления. Это именно крышка, а не сам воздушный фильтр: при ремонте следует заранее определить, какая часть требует замены — фильтр, его корпус или наружная панель с фиксатором.

Крышку снимают при очистке либо замене воздушного фильтра, а также для доступа к свече зажигания. Центральный поворотный фиксатор позволяет открыть отсек в предусмотренной конструкцией последовательности: двигатель останавливают, комбинированный рычаг переводят в положение остановки, фиксатор ослабляют и крышку снимают. После обслуживания деталь возвращают на место и закрепляют тем же фиксатором.

Конструкция и практическое назначение

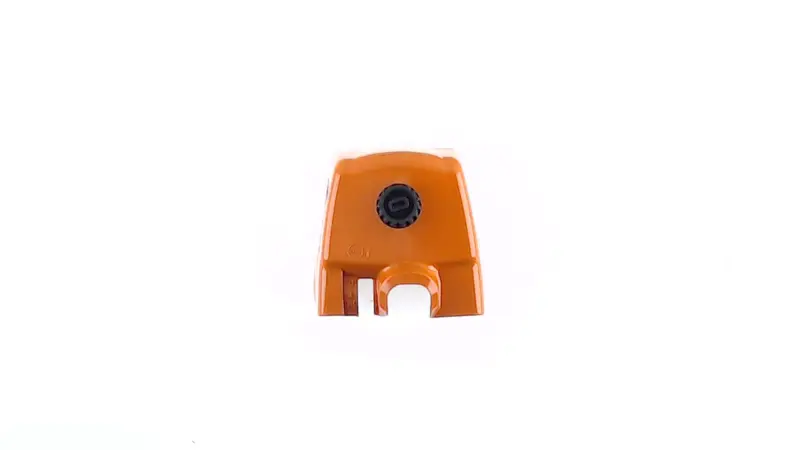

Деталь выполнена в оранжевом цвете, имеет черный центральный фиксатор и фигурный нижний вырез. Ее форма рассчитана на сопряжение с корпусом пилы в зоне фильтра и карбюратора. Правильно установленная крышка закрывает отсек без заметного перекоса и сохраняет быстрый доступ к фильтру во время планового обслуживания.

• Закрытая зона фильтра: наружная панель принимает на себя контакт с опилками и крупными загрязнениями, поэтому они не попадают прямо в обслуживаемый отсек.
• Поворотный центральный фиксатор: крышку удобно снимать и устанавливать при проверке фильтра и свечи зажигания.
• Формованная геометрия: контур, нижний вырез и расположение крепления обеспечивают посадку в предусмотренном месте корпуса MS 361.
• Отдельная корпусная деталь: поврежденную крышку можно заменить без покупки воздушного фильтра, если сам фильтр и соседние компоненты пригодны к дальнейшей эксплуатации.

Как проверить совместимость

Основной ориентир для подбора — модель бензопилы STIHL MS 361. Перед заказом сравните старую крышку с новой по общему контуру, расположению центрального фиксатора, форме нижнего выреза и точкам прилегания к корпусу. Такое сравнение особенно важно, если пила ранее ремонтировалась или на ней уже установлены нештатные корпусные детали. Обозначения MS 361, MS 361 C и MS 341 встречаются в перечнях деталей раздельно, поэтому совместимость с любой модификацией вне указанной модели нужно проверять по конструкции снятой крышки.

Не следует выбирать эту позицию только по цвету или общему внешнему сходству. У разных бензопил близкая по виду панель может отличаться глубиной, изгибами корпуса, расположением фиксатора либо нижнего проема. Для уверенной посадки должны совпасть все сопрягаемые участки, а не один отдельный признак.

Установка и проверка после замены

Работы выполняют на остановленной и остывшей бензопиле. Сначала удаляют рыхлую грязь вокруг фильтрующего отсека, чтобы при открывании она не осыпалась внутрь. Старую крышку освобождают поворотом центрального фиксатора и снимают без рывков. Перед монтажом проверяют состояние воздушного фильтра, посадочной зоны и самого крепления. Новую крышку совмещают с контуром корпуса, устанавливают без перекоса и закрепляют фиксатором без чрезмерного усилия.

После установки проверьте равномерность прилегания по краям. Крышка не должна самопроизвольно смещаться, задевать соседние детали или оставаться приподнятой с одной стороны. Если фиксатор не входит в рабочее положение, деталь нужно снять и повторно проверить совмещение: попытка притянуть неправильно установленную панель усилием может повредить крепежную зону.

Когда требуется замена

Новую крышку устанавливают вместо потерянной, треснувшей, деформированной или плохо фиксирующейся детали. Основанием для замены также служат повреждение нижнего выреза, разрушение посадочных участков либо невозможность надежно закрыть отсек после обслуживания. Исправная крышка восстанавливает штатное закрытие зоны воздушного фильтра и делает последующие проверки бензопилы удобными и предсказуемыми.
