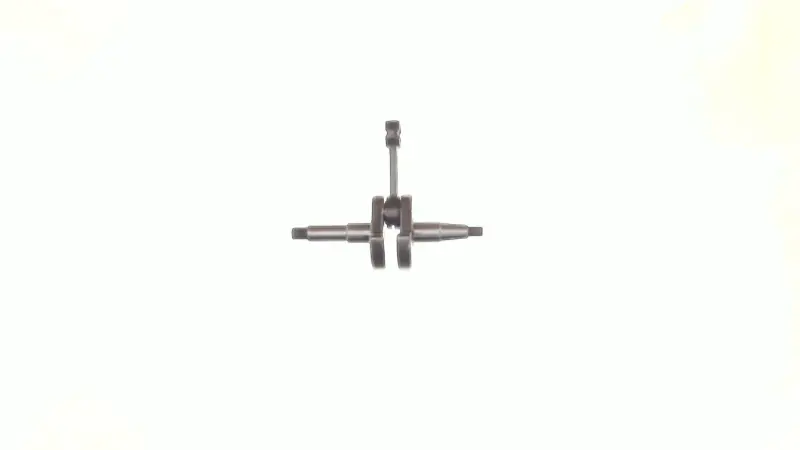

Коленвал SVET для бензопил Goodluck GL4500/5200 с шатуном

Коленвал SVET для бензопил Goodluck GL4500/5200

Коленвал с шатуном предназначен для ремонта бензиновых цепных пил Goodluck моделей GL4500 и GL5200. Деталь устанавливается внутри двигателя, принимает усилие от поршня через шатун и преобразует его возвратно-поступательное движение во вращение. От состояния коленвала зависят равномерность вращения, передача крутящего момента и согласованная работа деталей кривошипно-шатунного механизма.

Назначение и конструкция

Изделие представляет собой коленчатый вал в сборе с шатуном. Две стороны вала имеют разную форму и выполняют свои функции в конструкции бензопилы: при подборе необходимо учитывать посадочные участки, резьбовые концы и сопряжение с деталями конкретного двигателя. Шатун соединяет коленвал с поршневой группой и передает усилие во время каждого рабочего цикла. Такое исполнение позволяет заменить основную сборочную единицу кривошипного механизма, не подбирая шатун отдельно.

Коленвал требуется при ремонте двигателя после появления механического износа, заметного люфта, биения, стука или повышенной вибрации. Причиной замены также могут быть поврежденные посадочные поверхности, резьба либо участки, взаимодействующие с другими деталями двигателя. Продолжать эксплуатацию пилы с такими признаками не следует: отклонение геометрии вала увеличивает нагрузку на подшипники, уплотнения и поршневую группу.

Что проверить перед выбором

Обозначения GL4500 и GL5200 используются для распространенного семейства бензопил, однако отдельные выпуски и внешне сходные модификации могут отличаться исполнением сопрягаемых деталей. Поэтому одного совпадения названия модели недостаточно. Перед заказом снимите старый коленвал и сопоставьте его конструкцию с новой деталью.

• Модель бензопилы: изделие заявлено для Goodluck GL4500 и GL5200.
• Общая геометрия: сравните длину, расположение щек и направление установки шатуна.
• Посадочные участки: проверьте диаметры мест под подшипники и уплотнения.
• Концы вала: сопоставьте форму конусов, ступеней, резьбы и участков сопряжения с соседними деталями.
• Шатун: сравните его форму, положение и диаметр верхней головки со снятой деталью.

Размеры следует измерять по демонтированному коленвалу точным инструментом. Проверка особенно важна, если бензопила ранее ремонтировалась, двигатель собирался из деталей разных версий или обозначение модели на корпусе сохранилось не полностью.

Установка при ремонте двигателя

Замена коленвала требует разборки двигателя и разделения картера. Во время ремонта проверяют состояние подшипников, уплотнений, посадочных мест и деталей поршневой группы. Изношенные сопрягаемые компоненты способны вызвать люфт или нарушение герметичности даже после установки нового вала, поэтому оценивать нужно весь кривошипный механизм.

Перед сборкой посадочные поверхности очищают от загрязнений и остатков старых уплотняющих материалов. Вал устанавливают без ударной нагрузки и перекоса, используя подходящий инструмент. После соединения картера проверяют свободное вращение: движение должно быть плавным, без заедания, ощутимого бокового люфта и контакта щек с корпусом. Затем контролируют правильность установки остальных деталей и только после полной сборки выполняют пробный запуск.

Коленвал SVET подходит для восстановления бензопилы Goodluck GL4500 или GL5200, когда исходная деталь изношена либо повреждена. Тщательное сравнение посадок и геометрии со старым валом помогает выбрать совместимое исполнение и избежать повторной разборки двигателя.
