Игольчатый сепаратор поршневого пальца для Husqvarna 345/350/351/353

Игольчатый сепаратор поршневого пальца для бензопил Husqvarna

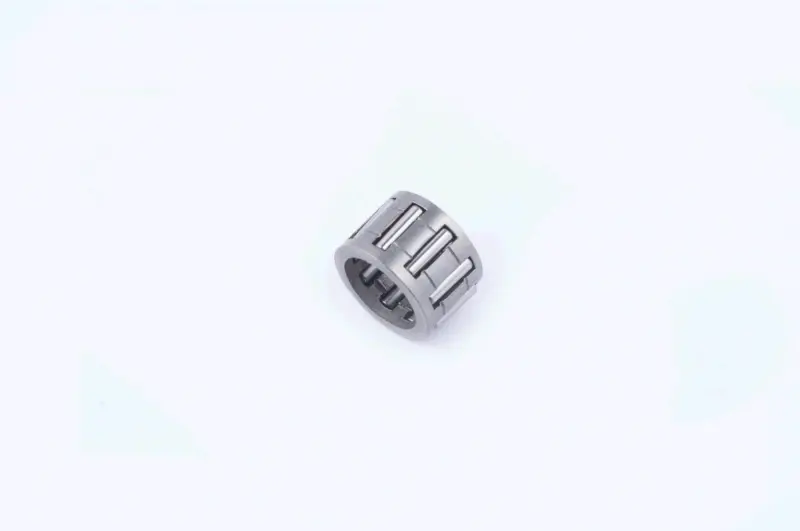

Деталь предназначена для установки в верхнюю головку шатуна бензопил Husqvarna 345, 350, 351 и 353. Это игольчатый подшипник с цилиндрическим сепаратором: внутри него проходит поршневой палец, который соединяет поршень с шатуном. Ролики располагаются между пальцем и посадочной поверхностью верхней головки, обеспечивая их подвижное сопряжение при возвратно-поступательном движении поршня.

Сепаратор относится к деталям кривошипно-шатунного механизма и работает непосредственно в поршневой группе. Его состояние влияет на правильную посадку поршневого пальца и свободу движения соединения. Изношенный подшипник может сопровождаться увеличенным люфтом, посторонним металлическим звуком и следами выработки на сопряженных деталях. При ремонте цилиндро-поршневой группы его проверяют вместе с пальцем, поршнем и верхней головкой шатуна, поскольку установка нового сепаратора не устраняет повреждения остальных поверхностей.

Назначение и конструкция

• Место установки: верхняя головка шатуна, в соединении шатуна с поршневым пальцем.
• Тип детали: игольчатый подшипник в цилиндрическом сепараторе.
• Назначение: поддержка поршневого пальца и обеспечение его движения относительно шатуна.
• Совместимые модели: бензопилы Husqvarna 345, 350, 351 и 353.
• Область применения: ремонт и обслуживание поршневой группы двигателя бензопилы.

Цилиндрическая обойма удерживает игольчатые ролики в заданном положении и не дает им смещаться относительно друг друга при сборке. Такая форма позволяет разместить подшипник непосредственно в отверстии верхней головки шатуна, а поршневой палец провести через внутренний проход сепаратора. Деталь поставляется как отдельная позиция, поэтому состав ремонтного набора следует определять отдельно: наличие поршня, пальца, стопорных колец и других деталей в этой товарной позиции не заявлено.

Как правильно подобрать

Перед заказом необходимо сверить точную модель бензопилы и исполнение установленной поршневой группы. Названия Husqvarna 345, 350, 351 и 353 подтверждают модельную применяемость, но при ранее выполненном ремонте в инструменте могут стоять поршень, цилиндр или шатун другой модификации. Поэтому дополнительно сравнивают посадочные размеры старого сепаратора, диаметр поршневого пальца, ширину верхней головки шатуна и свободное размещение детали между бобышками поршня. Подшипник не должен подбираться только по внешнему сходству.

Снятый сепаратор осматривают на предмет поврежденных или отсутствующих роликов, деформации обоймы, потемнения, задиров и выраженной выработки. Одновременно проверяют поверхность поршневого пальца: борозды, ступеньки и заметный износ являются основанием оценить состояние всего соединения. Отверстие верхней головки шатуна также должно быть без повреждений, способных нарушить посадку нового подшипника.

Установка при ремонте двигателя

Монтаж выполняют при разобранной цилиндро-поршневой группе. Посадочное место очищают от загрязнений и твердых частиц, которые могут попасть между роликами и пальцем. Сепаратор размещают в верхней головке шатуна, после чего совмещают поршень и аккуратно вводят поршневой палец без перекоса и ударной нагрузки. Перед окончательной сборкой проверяют свободное движение соединения и правильную фиксацию поршневого пальца предусмотренными стопорными кольцами.

Эта деталь подходит для планового восстановления двигателя и ремонта после обнаружения люфта в соединении поршня с шатуном. Комплексная проверка сопряженных поверхностей помогает определить, достаточно ли заменить один сепаратор или требуется обслуживание других компонентов поршневой группы.
