Коммутатор Yamaha JOG 2JA Racing CDI ST

Коммутатор Yamaha JOG 2JA Racing CDI ST

Коммутатор предназначен для ремонта и настройки системы зажигания скутеров Yamaha JOG семейства 2JA. Это электронный CDI-модуль в исполнении Racing ST, который участвует в формировании управляющего импульса для катушки зажигания. От его согласованной работы с генератором, датчиком импульса, катушкой и свечой зависит своевременное появление искры при запуске и во время работы двигателя.

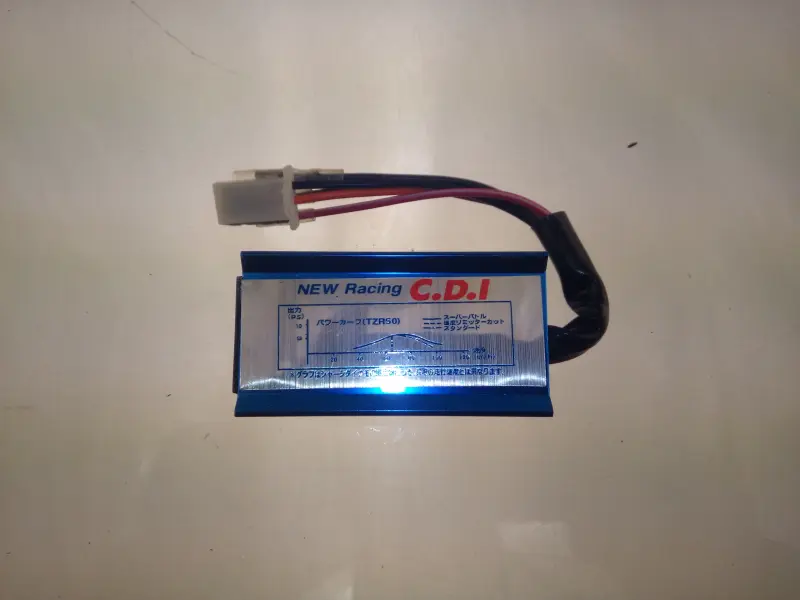

Модуль выполнен в прямоугольном синем корпусе с проводным выводом и белым многоконтактным разъёмом. На корпусе присутствует обозначение NEW Racing C.D.I. и графическая схема изменения характеристики в зависимости от оборотов. Проводной хвост позволяет подключить коммутатор к штатной проводке соответствующего исполнения Yamaha JOG 2JA без переноса разъёма непосредственно на корпус детали.

Когда требуется проверка коммутатора

Эту деталь рассматривают при диагностике отсутствующей или нестабильной искры, затруднённого запуска, внезапного прекращения работы двигателя либо перебоев, связанных с зажиганием. Такие признаки не указывают только на CDI: перед заменой проверяют свечу, свечной колпачок, катушку зажигания, массу, генератор, импульсный датчик, замок и проводку. Последовательная диагностика помогает не менять исправный модуль из-за окисленного контакта, повреждённого провода или неисправности другой детали.

Исполнение Racing означает тюнинговую направленность коммутатора, однако само обозначение не определяет точную характеристику опережения зажигания и не обещает конкретного прироста скорости или мощности. Результат зависит от конфигурации двигателя, состояния скутера и согласованности остальных компонентов. Поэтому модуль следует выбирать как конкретную деталь для подходящей версии Yamaha JOG 2JA, а не как универсальный CDI для любого скутера JOG.

Что сверить перед выбором

• Код модели: в документах или на раме должен соответствовать семейству Yamaha JOG 2JA.
• Форму подключения: сравните корпус штекера, число контактных мест, расположение фиксатора и разводку проводов со старым коммутатором.
• Исполнение проводки: у деталей для близких поколений JOG соединители и распиновка могут различаться даже при похожем корпусе.
• Габариты размещения: новый модуль и его проводной вывод не должны мешать облицовке, раме и соседним деталям.
• Назначение: позиция относится к CDI-зажиганию Yamaha JOG 2JA и имеет обозначение Racing ST.

Установка и проверка после замены

Монтаж выполняют при выключенном зажигании. Перед подключением осматривают штекер жгута: контакты должны быть чистыми, без перегрева, зелёного налёта, трещин и ослабленного удержания клемм. Разъём соединяют без перекоса и чрезмерного усилия, а провод укладывают без натяжения, острых перегибов и соприкосновения с горячими или подвижными частями. Корпус закрепляют в штатной зоне так, чтобы вибрация не передавалась на проводной выход.

После установки сначала проверяют запуск и устойчивость работы на холостом ходу, затем реакцию двигателя на плавное увеличение оборотов. Если неисправность сохранилась, продолжают диагностику связанных компонентов и соединений. Такой порядок особенно важен после ремонта проводки или установки тюнинговых деталей: внешне одинаковый штекер ещё не подтверждает одинаковую распиновку. Коммутатор подходит для осознанной замены CDI на Yamaha JOG 2JA, когда модель скутера и конфигурация подключения полностью совпадают.
